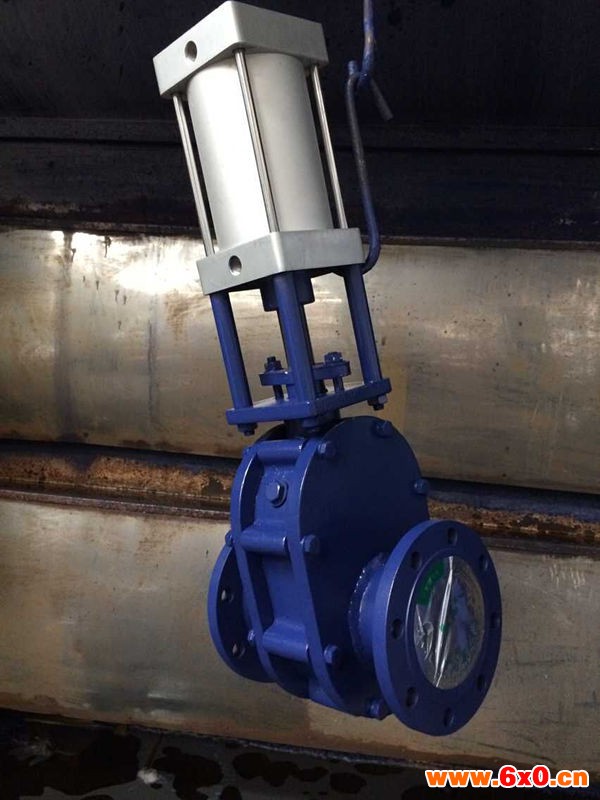

气动陶瓷双闸板阀结构原理

概述

该气动陶瓷双闸板阀是栗垣公司在单闸板阀的基础上改进而成，撑开式双闸板密封结构，阀门关闭时双向密封，增强了密封性能。本阀门主要用于火力发电企业的粉煤灰气力输送系统中，做仓泵进、出料阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和卸灰阀。同时也可适用于水泥、矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质在管道上作启闭之用。

​

特点

本阀门为双闸板阀，关闭后任何方向全部密封。阀体采用精密铸钢件，密封填料采用耐磨耐高温氟橡胶密封组件，阀板与阀座间密封面采用耐磨硬质合金材料或耐磨增韧结构陶瓷，表面光滑，硬度可达60~70HRC，解决了密封面因物料冲刷而易被冲蚀、寿命不高的问题，使用寿命比普通材料阀门长5-10倍，为用户带来理想的使用效果和经济效益，同时，双闸板在上下运行时，能切刮掉堆积在阀腔内的附着物料，使阀体内部通畅，介质顺利的无阻碍流通，极大的提高了设备运行的安全性、稳定性。

工作原理

当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又允许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。
