汽车零部件焊接熔深测量流程
——苏州科勒摩精密机械有限公司
焊缝熔深是指在焊接接头横截面上,母材或前道焊缝熔化的深度。焊缝熔深显微镜适用于测量金属焊接熔深,主要针对材料为铁基(碳钢及合金钢、不锈钢)及铜合金、镍合金和铝合金等。检验方法根据对产品是否造成损伤可分为破坏性检验和无损探伤两类。

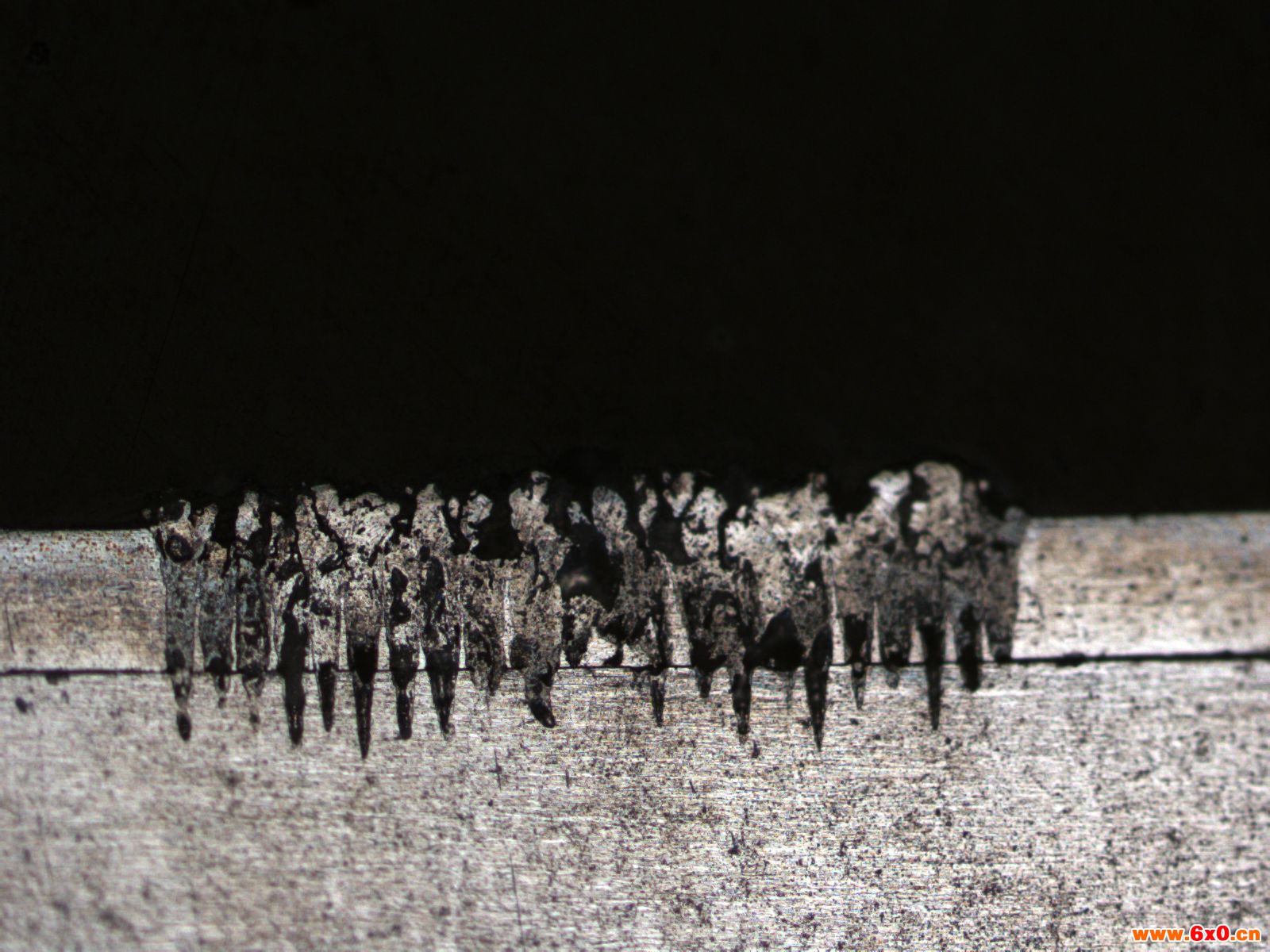

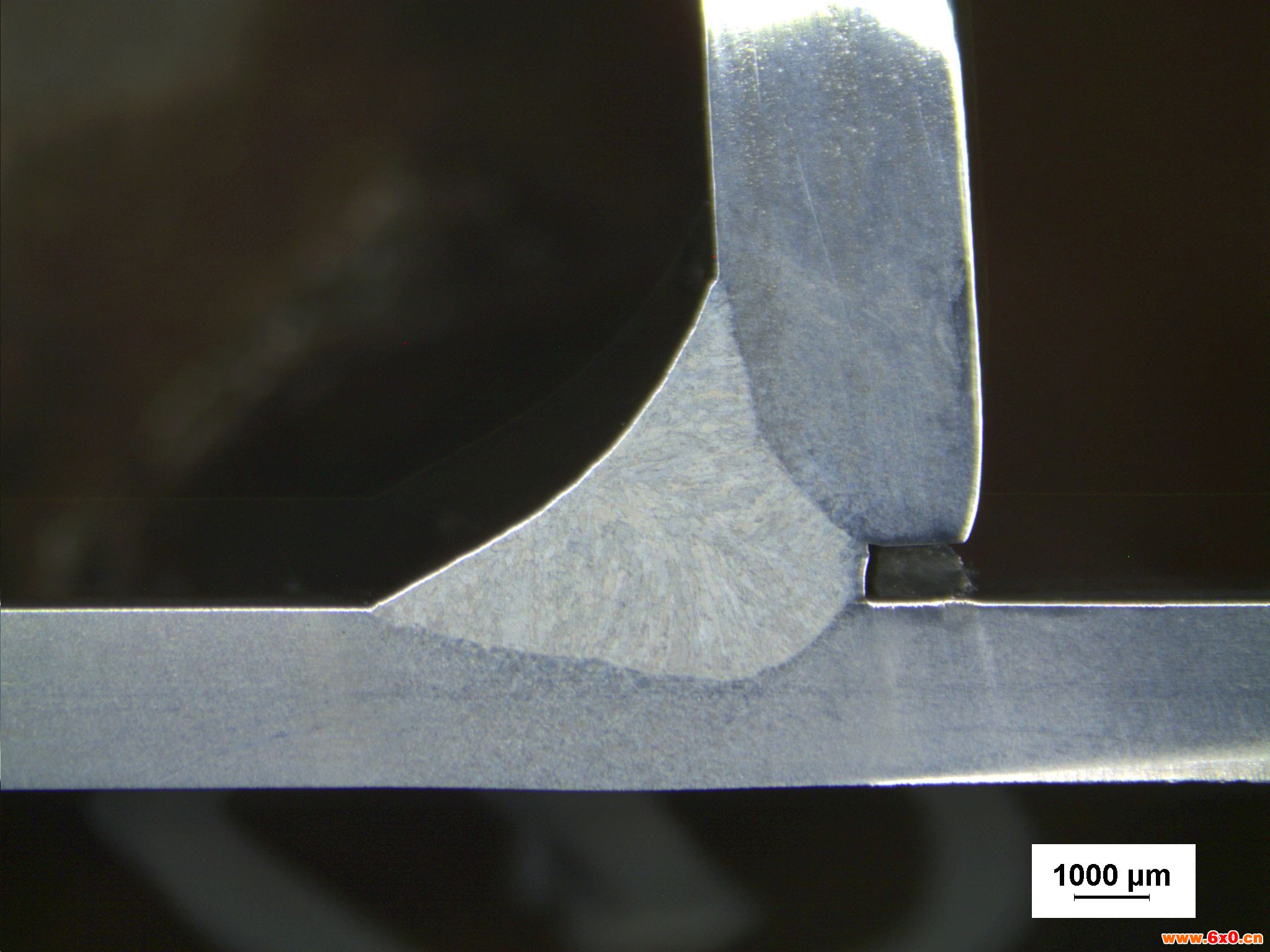

熔深检测效果图(分别为电弧焊和激光焊)
1)焊缝熔深显微镜外观检验
焊接接头的外观检验主要是发现焊缝表面的缺陷和尺寸上的偏差。
(2)焊缝熔深显微镜致密性检验
贮存液体或气体的焊接容器,其焊缝的不致密缺陷,如贯穿性的裂纹、气孔、夹渣、未焊透和疏松组织等,可用致密性试验来发现。测量焊接溶深的显微镜致密性检验方法有:煤油试验、载水试验、水冲试验等。

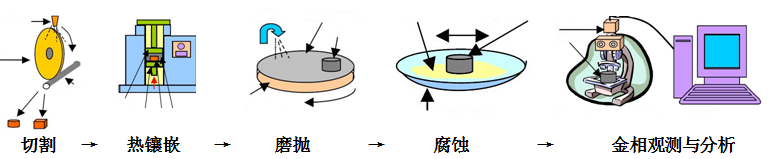

苏州科勒摩熔深检测显微镜操作的一般步骤:
一、取样(切割机):
采用金相试样切割机切割下包含待检测部位的试样

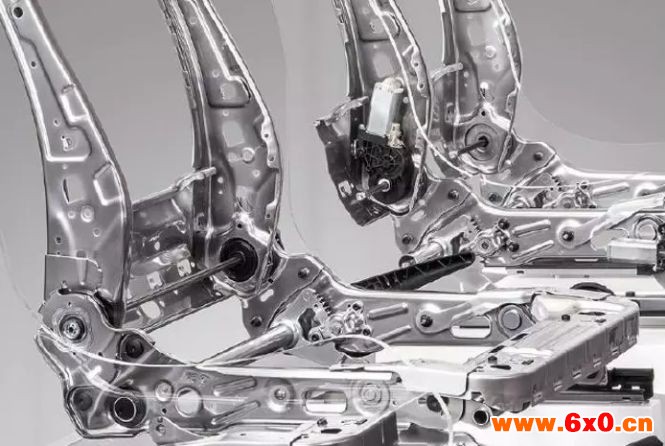

待切割工件
二、镶嵌分为热镶嵌和冷镶嵌的方式:
1、热镶嵌:利用金相试样镶嵌机加热加压的方式,使得试样在树脂中固化,时间短无污染,固化强度高;
2、冷镶嵌:镶嵌粉和固化剂共同融合在模具或者夹具中,凝固后获得固化的试样,特别适合不能加热加压的材料,或者是需要控制方向,分析特定部位的试样。
三、针对于焊接检测部位的研磨抛光
研磨:表面质量特别差的,采用砂轮机,砂轮片,砂轮盘等进行粗处理,
预磨:采用粗细不同目数砂纸,分别进行粗磨、精磨等处理,
抛光:采用抛光织物(带胶抛光丝绒,精抛绒等)+金刚石抛光剂等进行粗抛和精抛工作,
四、化学药剂腐蚀:
为了焊接区域各部分有明显的显示,多数熔深要进行化学药剂腐蚀处理,从而使得熔深的部位凸显出来;
五、焊接熔深显微镜的选择,观察和分析:

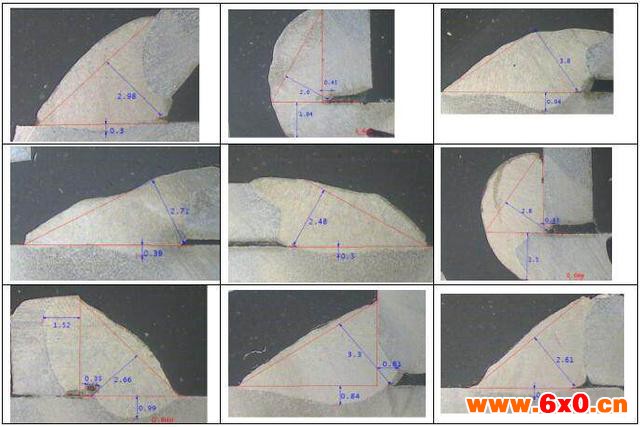

熔深检测显微镜检测效果图
根据熔深区域的形貌尺寸,选择合适倍率的显微镜,进行观察,图像输出,熔深分析等,并实现熔深分析报告的输出;
