HL23-1型电流互感器
一、用途
HL23-1型电流互感器适用于频率为50Hz，电压为0.5kV以下的交流电路中，配合电流表可精确测量电流（扩展电流表量限），也可作为校验其他电流互感器的标准。
二、技术数据
- 准确度等级：0.2级
- 被测线路最高工作电压：0.5kV
- 工频试验电压：3kV，时间1min
- 额定频率：50Hz
- 额定初级电流(A)： 0.5-1-2.5-5-10-25-50-100-150-200-250-300-
400-500-600-700-750-1000-1200-1400-1500-1800-2000A
- 额定次级电流(A)：5
- 额定负荷：10VA、COSφ=0.8
- 重量: 不大于10kg

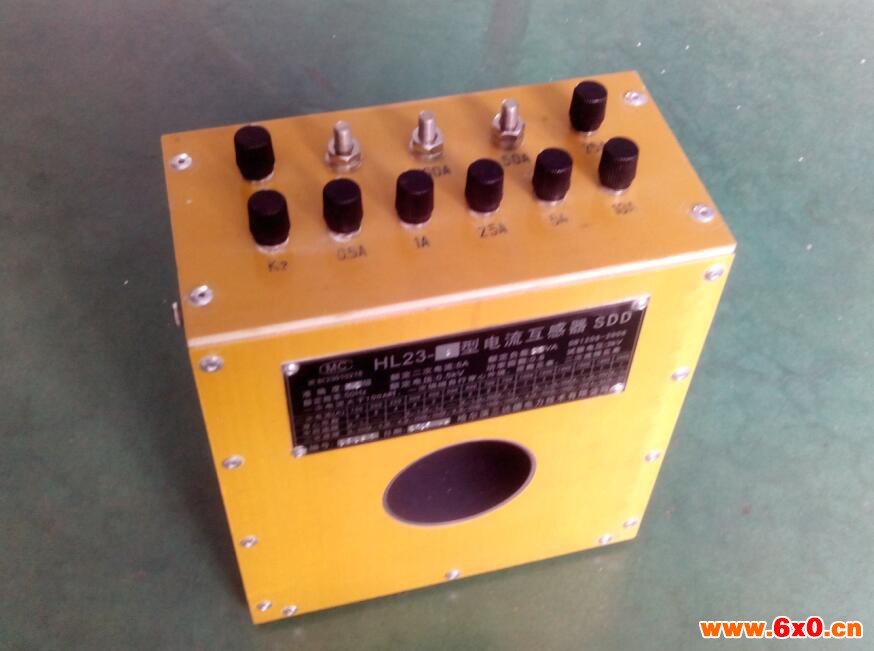

三、结构特点
HL23-1型电流互感器是一种安装式多量限互感器。它的导磁体是由高磁导率的合金带绕成的环形铁芯，并经过特殊的热处理。
互感器的次级绕组均匀地绕在包有良好绝缘的铁芯上，并有多个抽头引出，改变次级的接线位置，对应不同的初级绕组，大大拓宽了互感器的量限。

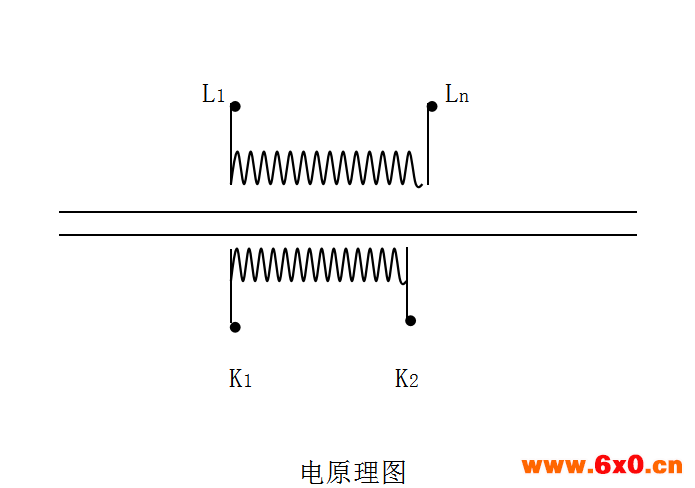

四、原理线路（见下页）
五、使用与维护
1、互感器仅限于室内使用，适用于温度为-5～+40℃，相对湿度不超过80%，空气中没有腐蚀性气体及导电尘埃，海拔1000m以下的环境中。
2、使用前先测量初、次级之间的绝缘电阻，该阻值不能小于100MΩ，否则不能使用。
3、初级电流为0.5-100A，初级由L与对应端子连接；次级由K1、K2输出。
初级电流100A以上，为穿芯，具体见标牌。
4、接通初、次级引线，检查接线无误后，操作者应远离互感器方可通电进行测量。如有故障，应切断电源后再行处理。
5、互感器在使用时要远离强磁场（如大电流发生器）。
6、互感器在通电时，次级严禁开路。否则将产生高压，危及人身及设备安全。改变量限时，要切断电源后进行。使用完毕后，要使电流均匀的降到零后方可切断电源。
7、互感器禁止通入直流电流或在线路中有电流时切断电源。
8．互感器应保存在干燥的室内，不可直接放在地上。环境温度为-25～+40℃，相对湿度不超过95%，空气中不能有腐蚀性汽体及导电尘埃。
