大口径DN200反冲洗过滤器研发

一：大口径DN200反冲洗过滤器研发 概述

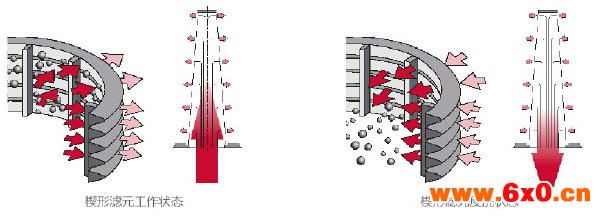

        反冲洗过滤器待过滤的含有目标悬浮颗粒的水（介质）由进水口进入反冲洗过滤器，经进水腔分配至各个滤芯内，大于过滤精度要求的目标悬浮颗粒被截留在滤芯的内表面，符合要求的合格水经过滤芯滤层，汇集在上下隔板间的出水腔，由筒体的出水口流出。随着过滤时间的延长，被截留在滤芯的内表面的目标悬浮颗粒也逐渐增加，滤芯逐渐被堵塞，导致滤芯内外两侧的压差逐渐上升。当达到设定的过滤时间或设定的压差值时，控制器发出反冲洗指令，控制排污阀的开启和关闭，利用系统的自身压力实现过滤器内滤芯的逐个反冲洗

二：大口径DN200反冲洗过滤器研发  过程

1、减速电机通过中间轴驱动冲洗臂转动，使之与被清洗滤网对正；

2、排污阀开启，使被清洗滤网外侧（清洁侧）与排污之间形成压力差；

3、在压力差的作用下，清洁侧液流从被清洗的滤网外侧流向内侧，进行反冲洗，聚积在滤网内侧的污染物被冲掉并通过排污口排除过滤器；

三：大口径DN200反冲洗过滤器研发 参数

1、小工作压力：0.2MPa

2、大工作压力：1.6 MPa、2.5 MPa

3、高工作温度：80度，过滤精度200-3500微米
