表面粗糙度仪的使用步骤如何?

来源:网络  作者:网络转载   2019-10-05 阅读:669

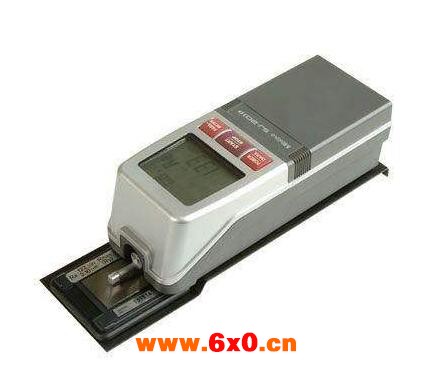

    表面粗糙度仪具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点,可以广泛应用于各种金属与非金属加工表面的检测,该仪器是传感器主机一体化的袖珍式仪器,具有手持式特点,更适宜在生产现场使用。





    工作条件:


    1、室温23±5之间;


    2、室内的相对温度不大于65%;


    3、在无振动的环境中;


    4、周围无腐蚀性介质;


    5、电源电压:AC220/50HZ。


    进行测试时的安装要点


    1、正确的固定驱动检测部分和工件测量过程中需要确保驱动检测部分和测量面不出现偏移。将驱动检测部分安装至高度规等处时,请牢固的固定驱动检测部分。


    2、令触针(探针)正确的接触在测量面上 请确认检测器的触针正确地接触在测量面上,并且确认检测器与测量面保持平行。


    测量前的准备


    开机检查电池电压是否正常;


    擦净工件被测表面;


    将仪器正确、平稳、可靠地放置在工件被测表面上;


    传感器的滑行轨迹必须垂直于工件被测表面的加工纹理方向。


    注:正确、规范的操作是获得准确测量结果的前提。


    开关


    按下开关键约2 秒钟后仪器将自动开机,开机后将显示仪器型号、名称及制造商信息,然后进入基本测量状态的主显示界面,如图所示。


    说明:1、下次开机时将显示上次关机时所设置的内容,


    2、开机和关机时,按住开关键约2 秒钟仪器将执行相应操作。


    3、长期不使用仪器时,应将仪器侧面的电源总开关关闭。


    4、传感器安装好开始测量时请参照触针位置,尽量将触针位置光标调整至最佳“0”位


    设置要点:


    ①牢固固定驱动部和测量物为保证测量过程中驱动部不发生偏离,将驱动部和测量物牢固固定。特别是将驱动部安装在高度尺等装置上时,需要非常注意。


    ②将产品正确安装在测量物上。使测针正确接触测量面,检出器和测量面平行。


    校正操作


    (1)将表面粗糙度标准片和产品置于用于校正的工作台


    (2)按照下面的顺序改变画面:主画面→主目录画面→校正测量画面 显示当前已经登录的校正值。


    (3)将显示的校正值和表面粗糙度标准片的标准值进行比较如果有差异,请按“次目录([Red]键)根据表面粗糙准片改变校正值。


    (4)按[[START/STOP]键,开始测测量后,显示出测量值


    (5)按“更新”([Red]键),完成校正操作。


    粗糙度仪集当今微处理器技术和传感技术于一体,以先进的微处理器和优选的高度集成化的电路设计,构成适应当今仪器发展趋势的超小型的体系结构,完成粗糙度参数的采集、处理和显示工作。



    表面粗糙度仪适用于加工业、制造业、检测、商检等部门,尤其适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定。
