千分尺的操作方法

来源:网络  作者:网络转载   2019-10-05 阅读:611

    螺旋测微器又称千分尺、螺旋测微仪、分厘卡,是比游标卡尺更精密的测量长度的工具,用它测长度可以准确到0.01mm,测量范围为几个厘米。

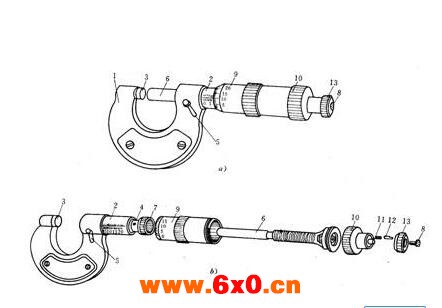

    它的一部分加工成螺距为0.5mm的螺纹,当它在固定套管B的螺套中转动时,将前进或后退,活动套管C和螺杆连成一体,其周边等分成50个分格。





    螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量,不足一圈的部分由活动套管周边的刻线去测量,最终测量结果需要估读一位小数。


    螺旋测微器分为机械式千分尺和电子千分尺两类。


    1.机械式千分尺。如标准外径千分尺,简称千分尺,是利用精密螺纹副原理测长的手携式通用长度测量工具。


    1869年,美国的J.R.布朗和L.夏普等将外径千分尺制成商品,用于测量金属线外径和板材厚度。千分尺的品种很多。


    改变千分尺测量面形状和尺架等就可以制成不同用途的千分尺,如用于测量内径、螺纹中径、齿轮公法线或深度等的千分尺。


    2.电子千分尺如数显外径千分尺。也叫数显千分尺,测量系统中应用了光栅测长技术和集成电路等。电子千分尺是20世纪70年代中期出现的,用于外径测量。


    千分尺操作方法


    1.使用前应先检查零点:


    缓缓转动微调旋钮D′,使测杆(E)和测砧(A)接触,到棘轮发出声音为止,此时可动尺(活动套筒)上的零刻线应当和固定套筒上的基准线(长横线)对正,否则有零误差。


    2.左手持尺架(C),右手转动粗调旋钮D使测杆E与测砧A间距稍大于被测物,放入被测物,转动保护旋钮D′到夹住被测物,直到棘轮发出声音为止,拨动固定旋钮B使测杆固定后读数。
