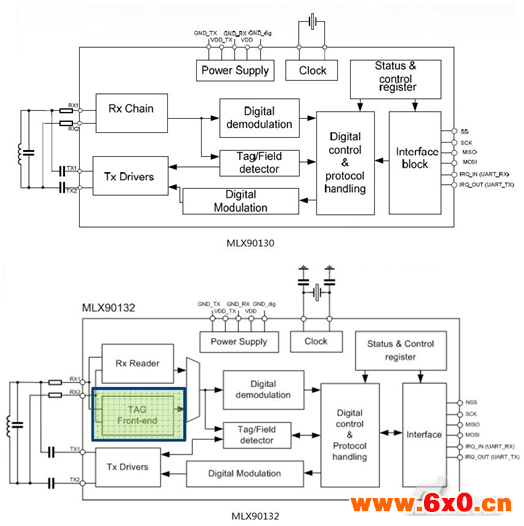

图1. MLX90130/2功能框图 MLX90130/MLX90132是一个高性能的13.56MHz HF RFID读卡器IC，包括一个集成的模拟前端（AFE），内建符合ISO15693 ， ISO14443A / B ， ISO18000-3模式1标准的数据帧引擎。 MLX90130为OEM和系统集成商提供制造高可靠，一流的，高性能的RFID设备的能力。 利用高级位和帧解码功能，MLX90130/32的数字信号处理模块可以处理从API至物理层的低协议层。它包括一个基于子载波检测和可编程位/符号编码器/解码器的数字解调器。它还编码和解码启动和停止位，奇偶校验位，额外保证时间（EGT），帧的启动和停止（SOF/EOF）以及CRC。其256字节的缓冲器允许对于整个RFID帧进行缓冲。SPI/UART通信端口保证了与主要微控制器的简易对接，特别是对于那些低成本产品。 另外，MLX90130/32的双驱动架构仅需要最小数量的外部支持元件，并允许发射器为适当的天线负载提供高达70mW的RF功率。所传输的功率可适用于大多数短距离至中距离的应用。 MLX90130采用5x5mm QFN封装，工作温度范围在-40至+105 °C。可以立即提供样品。 独有标签和场检测功能显著降耗 对于移动设备，功耗一直是一个永恒的话题，迈来芯在中国的代理商深圳市世强先进科技有限公司（简称：世强）市场经理余彪先生特别指出。“标签和场检测功能是MLX90130/32所独有的功能，MLX90130/32为支持NFC嵌入了增强的标签和电磁场检测功能，实现了在RFID读卡器配置和NFC模式下的显着降耗。MLX90130/32的功耗在同类产品中是最低的。” MLX90130/32是基于高频电磁场的振幅变化来侦测正在接近的标签。一个金属物体移近或远离天线足以影响高频电磁场的振幅。如果对象在该高频频率成为一谐振电路，对高频电磁场的振幅影响更大。 为了降低功耗，MLX90130/32利用极短的高频电磁场脉冲，检测物件在天线前方对电磁场振幅做成的变化，其余时间均处于睡眠模式。如下图2所示为标签检测的工作模式。

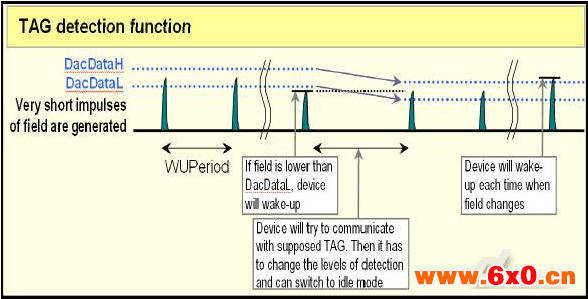

图2. MLX90130/32标签检测的工作模式 一旦高频电磁场的振幅变化被检测到，MLX90130/MLX90132就会被唤醒，并通过IRQ_OUT引脚发送一个短脉冲通知单片机。然后，单片机就会根据应用程序的要求，通过发送连续的命令对MLX90130/32进行控制，启动标签识别程序。 为了检测到高频场的任何变化（减少或增加），两个阈值被存储到MLX90130/32中：DacDataL 和DacDataH。如果测量到的高频振幅比DacDataL低，比DacDataH高，则产生一个中断脉冲，MLX90130/32被唤醒，而如果测得的高频场的振幅保持在由DacDataL和DacDataH定义的范围内，则MLX90130/32工作在标签的检测模式（没有唤醒）。 如果环境的变化导致恒定的高频场幅值产生变化，我们可以再次通过新的校准程序测量新的参考幅度。 下图显示了MLX90130/32在不同工作模式下的功耗情况。在休眠模式下，他的典型值是1uA；睡眠模式下的典型值是20 uA左右；工作模式下的典型值是100mA；而在标签探测的模式下其典型值是22 uA。

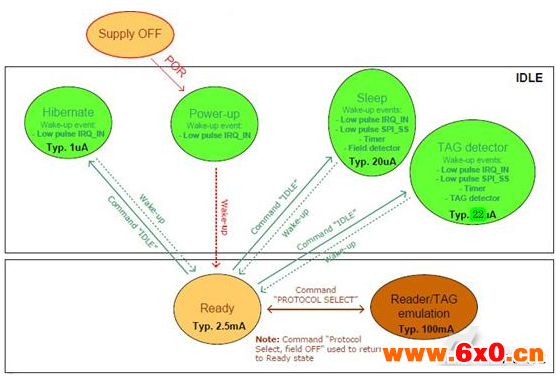

图3. MLX90130/32在各种工作模式下的功耗 单颗芯片支持协议最全 “与业界的其他同类产品相比，MLX90130/32除了功耗最低之外，而且其还是单颗芯片支持协议最全的芯片。”世强的市场经理余彪先生表示。 MLX90130/32支持的协议包括： ●NFC：符合 ISO/IEC 18092主动及被动（最高达424kbps）的要求 ●PCD：符合ISO14443 A和B（高达848kbps） 的要求 ●VCD：符合ISO/IEC 15693的要求 ●TAG emulation：符合ISO/IEC 18092（NFC）和ISO/IEC14443A&B的要求 世强专家畅想应用实例 “MLX90130/MLX90132凭借其所具备的3大优点——低功耗、单颗芯片支持协议最全、价格优势，在市场上取得了竞争优势。非常适合用在汽车，NFC手机，无线充电，医疗电子，安防监控……等方面。”世强的市场经理余彪先生畅想了MLX90130/32的各种应用场景，他还特别指出：“在安防门禁方面，用MLX90130/32来替代MFRC523，是极具成本优势的。” 下面，我们就来看看MLX90130/32将会出现在我们生活中的各种应用场景。

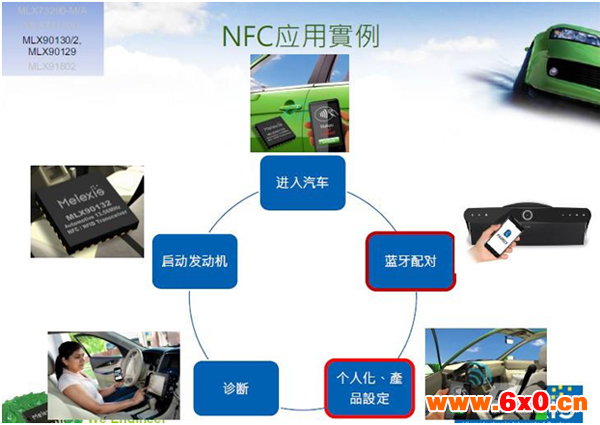

图4. MLX90132在汽车中的应用 在汽车中，MLX90132可以用于汽车接入和启动、汽车的个性化设置、汽车诊断、汽车租赁等。
图5. MLX90130/32的NFC应用实例 在日常生活中，NFC手机可以用作RFID，还可以和蓝牙配对，在洗衣机中用于读取布料标签，可以提供预订服务，微波阅读食品标签，最后，还可以根据咖啡胶囊，调整咖啡机的设定。
图6. MLX90130/32在无线充电上的应用 无线充电是通过电感耦合，第二感应线圈把充电器的磁场，转换成充电电流。这已经有了成功案例，如Toyota Avalon 2013。 “迈来芯科技是世强在2013年新签下的一条产品线，迈来芯是汽车电子行业的领先供应商，同时在工业领域提供极具创新性、价值一流的产品。这为进一步丰富世强的产品线添砖加瓦，也使我们的业务拓展到更深更广的应用领域。”世强市场经理余彪先生最后指出。 关于世强 世强先进成立于1993年，是包括安华高、瑞萨电子、Silicon Labs、Rogers、Melexis、英飞凌、acam、Alliance、Micrel、Littelfuse、NEMICON、EMC & RF Labs、EPSON、Ricoh、Cypress、Vincotech、安捷伦等在内的全球知名半导体企业及测试测量仪器公司在大中国区的重要分销商，同时也是众多电子制造和研发企业的重要供应商，产品业务广泛覆盖工业、安防、医疗、汽车、智能手机、通信设备、消费、智能四表、物联网等领域。 作为技术驱动型分销企业 ，世强还拥有成熟的技术支持团队和系统的服务流程，根据需求向客户提供新产品推介、快速样品、应用咨询、方案及软件设计、开发环境、售后及物流等方面的专业服务。2013年，世强年销售额1.8亿美金，在全国设有17个分公司和办事处，拥有员工近500人。 详细信息请访问世强网站：Http://www.sekorm.com 欢迎拨打世强服务热线电话 40088-73266 获得专业快捷的服务！
