一、概述
YGF系列三相异电动机是耐高温200℃或280℃应急用全封闭自扇冷式笼型三相异步电动机。
电动机具有效率高、性能好、噪声底、振动小等优点，功率等级和安装尺寸、防护等级和接线端标志等均符合国际电工委员会IEC有关标准规定。
电动机可广泛用于不含易燃，易爆或腐蚀性气体的场所，能在200℃或280℃高温环境中延续使用1h，起救灾排烟应急之用。因此适用于地铁、隧道、仓库、高层建筑的通风设备和消防设备。
使用条件
表1
环境温度 | 不超过40℃ | 200℃或280℃ | 环境温度 | 不超过40℃ | 200℃或280℃ |
海拔 | 不超过1000m | 接法 | 3kW及以下规格为Y联结 | ||
频率 | 50HZ | 4KW及以上规格为△联结 | |||
电压 | 380V | 工作方式 | 连续（S1） | 延续使用1h | |

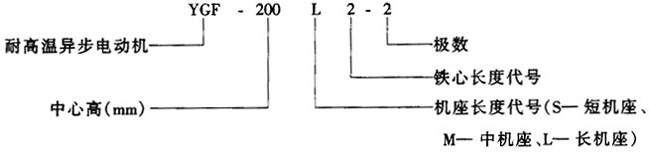

型号含义
YGF系列耐高温三相异步电动机的机座号、功率及转速对应关系，见表2。
表2
机座号 | 同步转速/（r/min） | ||||
3000（2极） | 1500（4极） | 1000（6级） | 750（8极） | 600（10极） | |
额定功率/kW | |||||
561 562 563 | 0.12 0.18 0.25 | 0.09 0.12 0.18 | — | — | — |
711 712 713 | 0.37 0.55 0.75 | 0.25 0.37 0.55 | — | — | — |
802 | 1.1 | 0.75 | — | — | — |
90S | 1.5 | 1.1 | 0.75 | — | — |
90L | 2.2 | 1.5 | 1.1 | — | — |
100L12 | 3 | 2.2 3 | 1.5 | — | — |
112M | 4 | 4 | 2.2 | — | — |
132S12 | 5.5 7.5 | 5.5 | 3 4 | 2.2 | — |
132M12 | — | 7.5 | 5.5 | 3 | — |
160M12 | 11 15 | 11 | 7.5 | 4 5.5 | — |
160L | 18.5 | 15 | — | 7.5 | — |
180L | 22 | 18.5 | 11 | — | — |
180L | — | 22 | 15 | 11 | — |
200L12 | 30 37 | 30 | 18.5 | 15 | — |
225S | — | 37 | 22 | 18.5 | — |
225M | 45 | 45 | 30 | 22 | — |
250M | 55 | 55 | 37 | 30 | — |
280S | 75 | 75 | 45 | 37 | — |
280M | 90 | 90 | 55 | 45 | — |
315S | 110 | 110 | 75 | 55 | 45 |
315M | 132 | 132 | 110 | 75 | 55 |
315L12 | 160 200 | 160 200 | 132 160 | 110 | 75 |
35512 | 250 | 250 | 200 | 132 160 | 90 110 |
355L | 315 | 315 | 250 | 200 | 132 |
二、结构形式
1）电动机为全封闭型，防护性能符合IEC规定的IP44防护等级的防护要求，也可制成IP54、IP55、IP56等防护等级。
2）采用C级绝缘材料，绕组具有良好的电气、机械、防潮性能及耐高温性能。
3）接线盒具有良好的密封性能，出线口有锁紧装置，电机可从与电动机轴线平行或垂直的四个方向任意出线。
