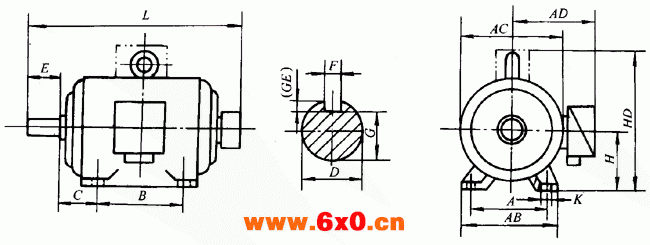

YR系列（IP23）中型低压三相异步电动机（H315～355mm）外形尺寸图
中心高H | 极数 | A | B | C | D | E | F | G | K | AB | AC | AD | HD | L |
315S | 4～10 | 508 | 406 | 216 | 90 | 170 | 25 | 81 | φ28 | 680 | 792 | 586 | 928 | 1710 |
315M | 4～10 | 457 | 1820 | |||||||||||
355M | 4～12 | 610 | 560 | 254 | 100 | 210 | 28 | 90 | φ28 | 740 | 980 | 630 | 1120 | 2170 |
355L | 4～12 | 630 | 2240 |
中心高H | 极数 | A | B | C | D | E | F | G | K | AB | AC | AD | HD | L |
315S | 4～10 | 508 | 406 | 216 | 90 | 170 | 25 | 81 | φ28 | 680 | 792 | 586 | 928 | 1710 |
315M | 4～10 | 457 | 1820 | |||||||||||
355M | 4～12 | 610 | 560 | 254 | 100 | 210 | 28 | 90 | φ28 | 740 | 980 | 630 | 1120 | 2170 |
355L | 4～12 | 630 | 2240 |
