JAI大法兰机架（69标）、JAII（69标）机架外形尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：196

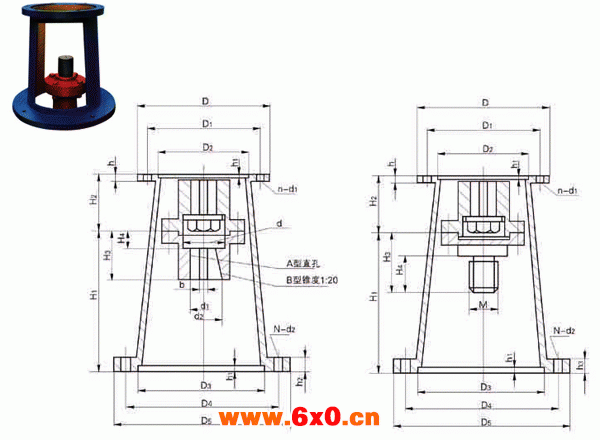

JAI大法兰机架（69标）、JAII（69标）机架外形尺寸

JAI大法兰机架（69标）、JAII（69标）机架外形尺寸

机架
型号
减速机
型号
输入端接口
输出端接口
H1
H2
H3
H4
d
A型直孔
B型维孔
Ⅰ220
D
D1
D2
h
h1
n-d1
D3
D4
D5
h
n-d2
d1
b
d2
b
JAⅠ0
B0
190
160
140
16
5
4-12
165
210
250
16
6-12
205
55
55
18
45
30
8


JAⅠ1
B1
230
200
170
16
5
6-12
215
260
290
16
8-12
226
84
75
25
50
35
10
35
10
JAⅠ2
B2
260
230
200
20
6
6-12
290
350
380
20
8-14
250
96
90
30
70
45
14
50
14
JAⅠ3
B3
340
310
270
22
6
6-13.5
360
440
480
22
8-18
300
112
110
30
80
55
16
60
18
JAⅠ4
B4
400
360
320
22
7
8-15
440
530
580
25
8-22
384
141
130
40
90
70
20
70
20
JAⅠ5
B5
490
450
400
25
7
12-18
450
550
600
28
8-22
390
160
150
40
115
90
25
85
25
本机架适用于摆线针轮减速机的联接，配刚性联轴器，上联轴器装JA型直孔，下联轴器装A型直孔或B型锥孔，锥度为1：20的联轴器。该机架无支承适用于反应器传来的轴向力不大时使用。
