T40 单一型
此型式只能允许角度偏差，可使用一对来组合成long floating shaft，可当作中间传动轴使用。

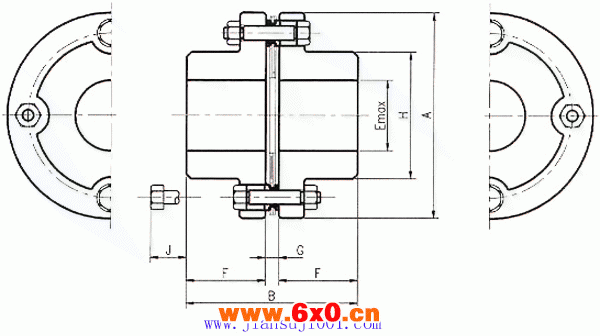

（尺寸数据） 单位：mm
项目 型号 | A | B | Emax | F | G | H | J | 孔径 |
T40-23PF04 | 67 | 56.9 | 23 | 25.4 | 6.1 | 33 | 13 | 8 |
T40-32PF04 | 81 | 57.4 | 32 | 25.4 | 6.6 | 46 | 16 | 10 |
T40-35PF04 | 93 | 65.8 | 35 | 28.7 | 8.4 | 51 | 22 | 10 |
T40-42PF04 | 104 | 78.2 | 42 | 33.5 | 11.2 | 61 | 20 | 10 |
T40-50PF04 | 126 | 93.9 | 50 | 41.1 | 11.7 | 71 | 25 | 16 |
T40-58PF04 | 143 | 107.3 | 58 | 47.8 | 11.7 | 84 | 28 | 16 |
T40-74PF04 | 168 | 131.2 | 74 | 57.2 | 16.8 | 106 | 23 | 25 |
T40-83PF04 | 194 | 144.0 | 83 | 63.5 | 17.0 | 119 | 30 | 25 |
T40-95PF04 | 214 | 174.0 | 95 | 76.2 | 21.6 | 137 | 22 | 45 |
T40-109PF04 | 246 | 201.7 | 109 | 88.9 | 23.9 | 157 | 23 | 50 |
T40-118PF04 | 276 | 230.4 | 118 | 101.6 | 27.2 | 170 | 40 | 50 |
（设计数据）
项目 型号 | 扭矩 kgf-m | 最大径向 负荷kgf | 最大转数 RPM | 惯性效果CD kg-cm | 扭转刚性 kgf-m/rad | 轴向弹簧 常数kgf/mm | 重量 kg |
T40-23PF04 | 3.4 | 15 | 47000 | 8 | 0.22×10 | 4.1 | 0.6 |
T40-32PF04 | 9.2 | 25 | 39000 | 24 | 0.63×10 | 6.0 | 1.1 |
T40-35PF04 | 18 | 56 | 34000 | 48 | 1.5×10 | 14.4 | 1.7 |
T40-42PF04 | 25 | 83 | 30000 | 80 | 2.4×10 | 17.1 | 2.5 |
T40-50PF04 | 43 | 120 | 25000 | 224 | 4.3×10 | 22.3 | 4.3 |
T40-58PF04 | 79 | 180 | 22000 | 440 | 7.2×10 | 31.3 | 6.9 |
T40-74PF04 | 130 | 270 | 19000 | 1080 | 13×10 | 36.2 | 11.3 |
T40-83PF04 | 210 | 380 | 16000 | 2080 | 21×10 | 44.9 | 16.7 |
T40-95PF04 | 340 | 450 | 15000 | 3520 | 30×10 | 47.9 | 22.7 |
T40-109PF04 | 500 | 610 | 13000 | 7200 | 44×10 | 54.8 | 35.4 |
T40-118PF04 | 650 | 770 | 11000 | 12800 | 59×10 | 57.2 | 52.0 |
