SH型三环减速机型式与主要尺寸

结构型式及主要尺寸

1.SH型减速器

SH80……型三环减速机型式与主要尺寸YB/T79-1995

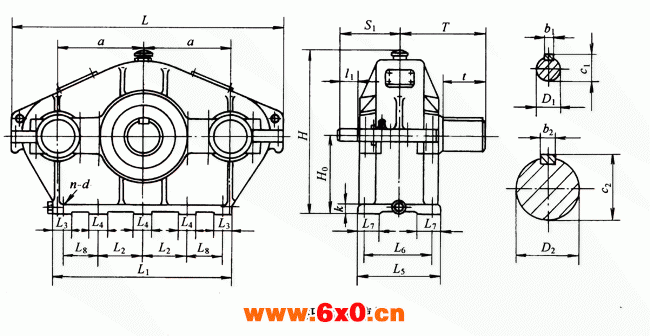

表1 SH型减速器主要尺寸 /mm

规格	中心尺寸		轮廓尺寸				地脚螺栓
规格	a	H₀	H	L	L₁	L₅	d	n	k	L₂	L₃	L₄	L₆	L₇	L₈
80	80	75	155	280	170	105	M8	4	10	67.5	35	-	85	30	-
90	90	85	176	315	190	120	M10	4	12	77.5	45	-	95	35	-
105	105	100	201	360	230	135	M12	4	14	80	60	-	105	40	-
125	125	115	258	410	270	140	M12	4	16	100	60	-	110	40	-
145	145	130	291	475	310	175	M16	4	18	115	70	-	130	50	-
175	175	165	367	585	370	200	M16	4	20	145	80	-	150	60	-
215	215	200	433	690	450	240	M20	4	25	190	100	-	185	65	-
255	255	230	493	810	530	260	M20	6	25	220	100	100	210	70	-
300	300	280	585	960	630	300	M24	6	30	255	120	120	235	80	-
350	350	325	678	1100	720	340	M24	6	35	310	120	160	270	90	-
400	400	355	740	1280	820	370	M24	8	40	150	120	120	310	100	210
450	450	400	825	1440	920	420	M30	8	45	160	120	120	340	100	240
500	500	500	988	1610	1050	465	M36	8	50	185	150	120	390	100	250
550	550	560	1110	1750	1130	510	M36	8	60	200	150	150	440	120	290
600	600	630	1230	1920	1250	555	M42	8	60	220	180	150	480	120	300
670	670	670	1330	2110	1370	600	M42	8	70	250	180	180	520	140	350
750	750	750	1480	2350	1550	660	M48	8	80	250	210	210	560	150	420
840	840	840	1626	2640	1730	750	M48	10	80	330	225	200	640	150	410
950	950	950	1830	2940	1950	815	M56	10	90	360	235	200	685	200	480
1070	1070	1060	2060	3230	2190	870	M56	10	90	440	240	240	735	200	540

规格	高速轴伸i≤23					高速轴伸i≥25.5					低速轴伸					质量 m/kg
规格	D₁	l₁	S₁	c₁	b₁	D₁	l₁	S₁	c₁	b₁	D₂	t	T	c₂	b₂	质量 m/kg
80	9j6	20	70	10.2	3	9j6	20	70	10.2	3	24j6	36	85	27	8	17
90	11j6	23	80	12.5	4	11j6	23	80	12.5	4	28j6	42	100	31	8	22
105	14j6	25	90	16	5	14j6	25	90	16	5	32k6	58	125	35	10	30
125	18j6	28	100	20.5	6	18j6	28	100	20.5	6	38k6	58	130	41	10	43
145	22j6	36	115	25	8	22j6	36	115	25	8	48k6	82	160	51.5	14	73
175	30j6	58	150	33	8	30j6	58	150	33	8	60m6	105	203	64	18	110
215	35k6	58	165	38	10	35k6	58	165	38	10	75m6	105	215	79.5	20	170
255	45k6	82	195	48.5	14	45k6	82	195	48.5	14	90m6	130	245	95	25	250
300	50k6	82	215	53.5	14	50k6	82	215	53.5	14	110m6	165	315	116	28	440
350	55m6	82	240	59	16	55m6	82	240	59	16	130m6	200	365	137	32	590
400	65m6	105	290	69	18	65m6	105	290	69	18	150m6	200	395	158	36	850
450	75m6	105	310	79.5	20	70m6	105	310	74.5	20	170m6	240	460	179	40	1170
500	80m6	130	350	85	22	70m6	105	325	74.5	20	180m6	240	470	190	45	1650
550	85m6	130	370	90	22	75m6	105	345	79.5	20	200m6	280	535	210	50	2220
600	90m6	130	390	95	25	80m6	130	390	85	22	220m6	280	540	231	50	2900
670	100m6	165	450	106	28	90m6	130	415	95	25	250m6	330	630	262	56	4100
750	110m6	165	485	116	28	100m6	165	485	106	28	280m6	380	705	292	63	5900
840	130m6	200	545	137	32	110m6	165	510	116	28	300m6	380	730	314	70	8450
950	150m6	200	575	158	36	130m6	200	575	137	32	340m6	450	830	355	80	12370
1070	170m6	240	640	179	40	150m6	200	600	158	38	380m6	480	860	395	80	18100
