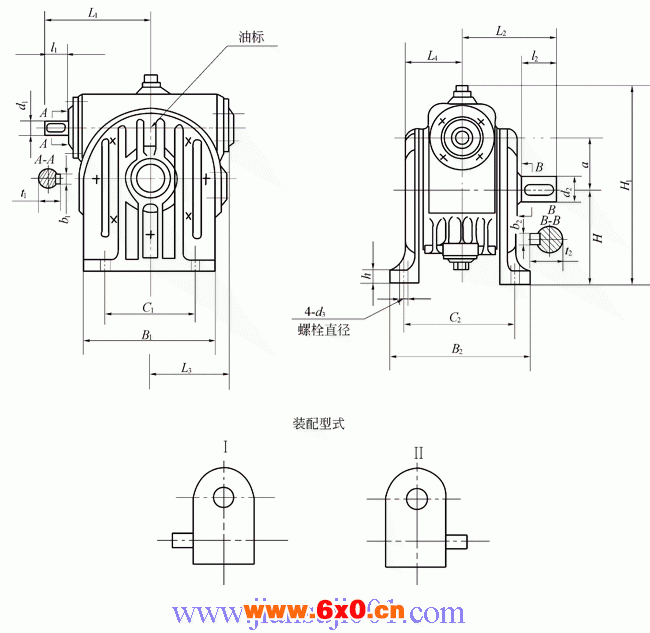

CWO63—CWO100型减速器外形和安装尺寸
型号\尺寸 | a | B1 | B2 | C1 | C2 | h | H | H1 | h1 | i≤12.5 | ||||
d1 | I1 | b1 | t1 | L1 | ||||||||||
63 | 63 | 148 | 180 | 115 | 150 | 12 | 117 | 245 | M12 | 19js6 | 28 | 6 | 21.5 | 128 |
80 | 80 | 175 | 200 | 140 | 170 | 15 | 145 | 296 | M12 | 24js6 | 36 | 8 | 27 | 151 |
100 | 100 | 218 | 230 | 175 | 190 | 15 | 180 | 365 | M12 | 28js6 | 42 | 8 | 31 | 182 |
型号\尺寸 | i≥16 | d2 | I2 | b2 | t2 | L2 | L3 | L4 | 重量(不含油) | ||||
d1 | I1 | b1 | t1 | L1 | |||||||||
63 | 19js6 | 28 | 6 | 21.5 | 128 | 32k6 | 58 | 10 | 35 | 135 | 97 | 70 | 19.5 |
80 | 24js6 | 36 | 8 | 27 | 151 | 38k6 | 58 | 10 | 41 | 143 | 110 | 81 | 28 .5 |
100 | 24js6 | 36 | 8 | 27 | 176 | 42k6 | 82 | 12 | 45 | 182 | 130 | 95 | 43 |
