安科瑞电力监控系统在阅海湾中央商务区综合项目的应用

来源:网络  作者:网络转载   2019-10-10 阅读:121

安科瑞 鲍静君

江苏安科瑞电器制造有限公司

摘要:采用AM5系列微机保护、采集配电室10KV高压柜现场的各种电参量和开关信号。系统采用现场就地组网的方式,组网后通过现场总线通讯并远传至后台,通过Acrel-2000型电力监控系统实现配电所配电回路用电的实时监控和管理。



关键词:阅海湾中央商务区;大型公共建筑 ;AM5系列微机保护;Acrel-2000;电力监控系统;



0概述

  阅海湾中央商务区综合枢纽站为个大型公共建筑项目,该项目位于宁夏银川万寿路以东,沈阳路以南,银川市市民大厅以北,项目总占地面积为33400平方米,建筑面积为10000平方米。本项目共有间10KV高压变电站,共有两路10kV进线回路,两路10KV出线回路。10kV变电站综保采用RS485总线组网接入电力监控系统,系统主机安装在10kV变电站值班室。

1需求分析

  为保证生产管理用电负荷的统计与分析及对危险源实时监控。需要对现场的10KV高压配电柜进行电压、电流、功率以及各开关量信号等参数进行实时在线监控。旦监控点被监视参数异常,能够及时检测报警,有关人员采取必要的措施,避免安全事故的发生。自动抄表功能节省了人力物力,电流趋势曲线功能能够直观的显示各回路的工作状态与时间。

数据采集

  自动采集现场所有AM5微机保护的模拟量数据,自动采集现场开关状态以及故障状态等开关量数据。

  支持实时采集、自动周期采集(定时采集)可配置周期(1分钟~24小时)。

  支持多线程处理机制,提高数据采集效率,能同时对多个设备进行数据采集。

  数据实时显示采用配电室主接线图直观显示模式,各回路开关断合以及故障状态直观可见。

数据查询与展示

  要求能方便实现各级管理人员的查询,查询界面能适应各级管理人员的要求能够支持灵活的条件组合查询。

  数据展示功能按照不同用户的不同的权限,分为操作层、管理层、决策层三层用能展示。

权限管理

  要求对不同用户赋予不同角色的权限,能授权到功能子菜单、具体档案记录、数据记录等。

  系统要求具备合理完善的用户安全控制机制,能使应用环境中的信息资源得到有效地保护,防止信息的丢失、失窃和破坏。

故障报警

  故障判断与报警具有故障自动判断并采用声光方式报警功能。报警类型包括开关故障,电压、电流超限,现场微机保护与监控系统通讯故障等。报警时间自动记入系统数据库,方便用户查询,工作人员可随时掌握中心配电室实时运行状态,发现变配电运行故障并作出相应处理,提高变配电的管理效率,提升电力系统安全性、可靠性。

2  系统方案

  安科瑞Acrel-2000系统根据阅海湾中央商务区综合枢纽站项目的10KV高压变电站现场实际情况,整体网络结构采用屏蔽双绞线分2根总线将7台微机综保直接接至监控室的监控主机自带串口上,保障了配电所电力监控系统传输的稳定性与实时性。如下图所示:



系统结构图

  现场中心配电室共计7台AM5系列微机保护装置,总共分为2条RS485总线接至监控室的监控主机的自带串口上。

1)站控管理层

  站控管理层针对电力监控系统的管理人员,是人机交互的直接窗口。在阅海湾中央商务区综合枢纽站项目中主要指置于监控室的监控主机。

2)网络通讯层

通讯层主要是由以总线网络组成。总线网络的主要功能是实现现场微机保护与站控管理层之间的数据交互,使配电系统管理集中化、信息化、智能化,极大提高了配电系统的安全性、可靠性和稳定性,真正达到了无人值守的目的。

3)现场设备层

  现场设备层是数据采集终端,主要由10KV配电柜上的微机保护装置组成,智能设备通过屏蔽双绞线RS485接口,采用MODBUS通讯协议总线连接接入监控主机进行组网,实现远程控制。

微机保护装置现场连接示意

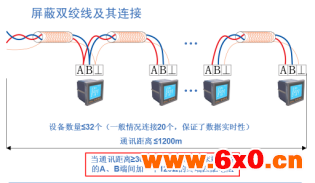

  现场微机保护装置以手拉手方式通过屏蔽双绞线(RVSP2*1.0)进行通讯连接,每根总线连接微机保护数量5只左右。具体连接示意图如下所示:

通讯线路连接示意图

 3  系统功能

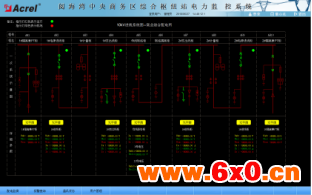

  实时监控系统图为主监控画面,主要实时监测10KV高压变电站所有回路的运行状态。在系统图中可以直观的看到每路10KV配电柜的运行参数和状态,如:三相电压、电流、有功功率、无功功率、功率因数、频率等。如下图所示:



 10KV高压变电所次系统图

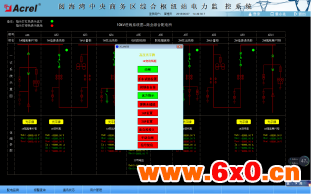

  当选择管理员身份登录系统后,可在系统次图中点击回路名称,直接对回路名称进行修改,修改后系统会自动保存。在此界面通过点击某个回路,将跳出该回路详细遥信量,可以颜色的区分显示断路器等状态。

 10KV配电柜遥信状态

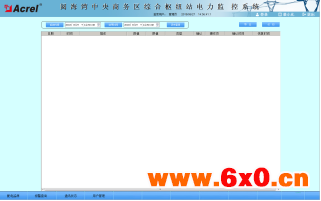

  事件告警记录功能,主要完成对查询时间段内出现的报警信息事件记录以及发生时间,为值班人员提供依据并且分析事故发生的原因;报警信息的内容包括实遥测实时报警、遥信实时报警、遥测历时报警、遥信历时报警,分别监测系统所采集的遥测量和遥信量。报警窗口会在系统运行时自动打开,并直隐藏在后台。如下图所示:

报警功能实时查询

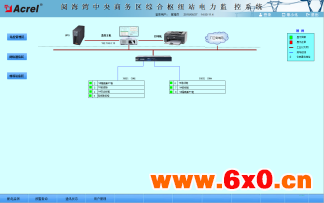

  系统通讯结构示意图,主要显示系统的组网结构,系统采用分层分布式结构,同时监测间隔层设备的通信状态。红色表示通讯正常,绿色表示通讯异常。

 通讯结构示意图

4  结束语

  在当今配电设施的应用中,大型公共建筑的项目的配电安全性至关重要,本文介绍的Acrel-2000电力监控系统在阅海湾中央商务区综合枢纽站项目的10KV高压变电站的应用,可以实现对配电所供配电回路用电的实时监控。系统实现对采集数据的分析、处理,实时显示10KV变电站内各10KV配电柜回路的运行状态,对分合闸、负载越限具有弹出报警对话框、报警声音提示,该系统运行安全、可靠、稳定,保证了大型公共建筑的用电可靠度。



参考文献:

[1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社.

[2].周中等编著. 智能电网用户端电力监控与电能管理系统产品选型及解决方案[M]. 北京. 机械工业出版社.
