产品价格 面议
最小起订量：1 台 可售数量：0 台
博耐斯气动薄膜高压调节阀CV3000系一产品之一。HPS高压单座调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。高压单座调节阀阀芯导向部分的导向大，抗振性好。气动高压调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。024-62657366
详细描述

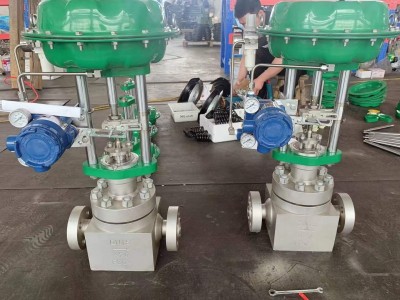

一、气动薄膜高压调节阀产品概述
博耐斯气动薄膜高压调节阀CV3000系一产品之一。HPS高压单座调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。高压单座调节阀阀芯导向部分的导向大，抗振性好。气动高压调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。
二、HPS高压单座调节阀 主要技术参数
| 阀体型式 | 单座铸造球型阀 | |
| 公称通径 | 25、40、50、80mm | |
| 公称压力 | ANSI 900、1500、2500；JIS 63K | |
| 连接型式 | 密封面型式 | RF、RJ |
| 法兰标准 | JIS B2201-1984、ANSI B16.5-1981等 | |
| 焊接标准 | 嵌接焊SW（40~80mm） 对接焊BW（80mm） | |
| 材料 | 碳钢（ZG230-450）、CrMo钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）等 | |
| 上阀盖 | 常温型 | -5～+230℃ |
| 伸长I型 | +230～+566℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | 8石棉编织填料、石墨填料 | |
| 阀芯形式 | 单座柱塞型阀芯 | |
| 流量特性 | 等百分比特性、线性特性 | |
| 材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金等 | |
三、气动薄膜高压调节阀执行器技术参数
| 执行器型式 | HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
| 膜片材料 | 乙丙橡胶夹尼龙布、橡胶夹尼龙布 |
| 弹簧范围 | 80~240KPa（HA型），190~250、190~300、190~350KPa（VA6型） |
| 供气压力 | 260~400KPa（HA型），280~400KPa（VA6型），400~500KPa（VP型） |
| 气源接口 | RC1/4"（HA、VA型）、RC1/2"（VP型） |
| 环境温度 | -30~+70℃ |
| 作用形式 | 气-关式或气-开式 |
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、气动薄膜高压调节阀主要性能指标
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3% | |
| 基本误差 | 带定位器 | 小于全行程的±1% |
| 不带定位器 | 小于全行程的±5% | |
| 可调范围 | 50:1 | |
气动高压调节阀，电动高压智能型调节阀微信：sy1668 024-62657366
