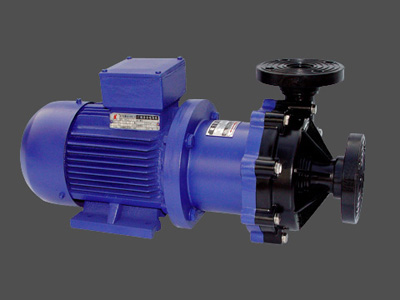

上海佰诺 ZCQ自吸磁力泵

产品概述

ZCQ型自吸式磁力泵（以下简称自吸泵）是根据用户的要求，在CQ型磁力泵的基础上吸收市场新型技术，并经过佰诺技术人员反复研究试验而成功的产品。 ZCQ型自吸式磁力驱动泵以静密封取代动密封，使泵的过流部件处于全密封状态，解决了其它泵机械密封的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、陶瓷、四氟石墨、碳石墨、硬质合金等材料，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，即开即抽，轻松方便。

工作原理

ZCQ系列自吸泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见示意图。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液体经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。适用温度：-30℃～110℃ （可定做高温型）。

工作用途

该泵结构紧凑，外形美观，体积小，噪音小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。
