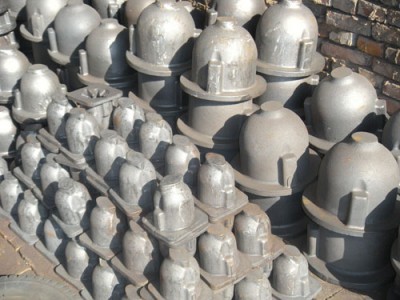

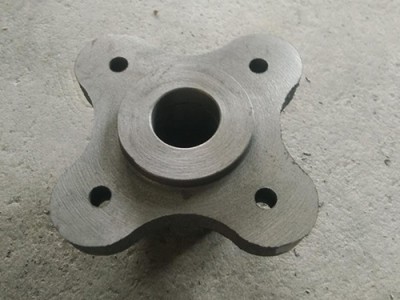

河南球墨铸铁件加工/艺兴铸造/厂家加工球墨铸铁加工件

球墨铸件的注意事项
1.加入孕育剂进行孕育处理
2.球墨铸件流动性较差，收缩较大，因此需要较高的浇注温度及较大的浇注系统尺寸，合理应用冒口，冷铁，采用顺序凝固原则
3.进行热处理
4.严格要求化学成分，对原铁液要求的碳硅含量比灰铸铁高，降低球墨铸件中锰，磷，硫的含量
5.铁液出炉温度比灰铸铁高，以补偿球化，孕育处理时铁液温度的损失
6.进行球化处理，即往铁液中添加球化剂
球墨铸件的防腐直接关系到管道的的使用性和性，因此是衡量管网技术及运行状况的一个重要指标。因铸铁中存在石墨，球墨铸件中的石墨以球状形式存在，并不影响基体材料的力学和机械性能，但据10个典型城市结果显示，我国城镇供水管网静漏失率达到12~13%，远远超过了要求城市漏失率控制在6%以下的标准，所以管道防腐一直是我们当前一个热门的课题。
球铁铸件凝固时长原因跟微观凝固过程
　　{一}、球墨铸铁件凝固时长原因
　　球墨铸铁件具有良好的力学性能和较好的铸造性能，在整个铸件生产选材中占有优势地位。虽然球墨铸固过程中石墨的析出将带来体积膨胀，但由于其糊状凝固方式，及石墨膨胀力导致的铸型型壁变形和位移，所以收缩缺陷、尤其是缩松是球墨铸铁件最常见的缺陷，也是导致铸件报废的主要原因之一。
　　缩松缺陷分为宏观缩松和微观缩松。宏观缩松是铸件内部成片分散存在的细小孔洞群。肉眼不可见的晶间孔洞称作微观缩松。准确球墨铸铁件的缩松形成机理，依此进行工艺改进、铸件质量预测和降低废品率，可以产生明显的经济效益。
　　目前，关于球墨铸铁缩松形成机理的研究主要集中在球铁的凝固特点、凝固过程和生产工艺三个方面。旨在依此综述球墨铸铁的缩松缺陷形成机理研究的状况。
　　球墨铸铁呈“糊状”凝固。与灰铸铁相比，共晶凝固时间长，共晶团数多，凝固膨胀压力大。球墨铸铁这些特有的凝固特点是缩松形成的根本原因。球墨铸铁的成分在共晶点附近，凝固断面上液-固两相区宽，当包围石墨的奥氏体临近接触时，尚未凝固的液态金属被分割成一个个不连续的熔池，失去了补缩通道，呈现出糊状状态。糊状凝固是球墨铸铁的固有属性。
　　球墨铸铁共晶凝固时间长的原因是共晶凝固方式为非共生共长方式。当石墨长大进入共晶阶段后，奥氏体壳已经形成，碳原子由铁液通过固态的奥氏体壳扩散到石墨球上，同时铁原子从石墨-奥氏体界面处扩散出去，这一过程比碳原子在铁液中的扩散速度要慢得多。因此球墨铸铁的共晶凝固时间较长。球墨铸铁的导热系数比灰铸铁小20%~40%，散热慢，所以球墨铸铁的凝固时间要比灰铸铁长。
　　由于石墨比容大于铁的比容，石墨析出时会引起体积膨胀。石墨球在奥氏体壳包围下生长，奥氏体壳相互接触后，石墨长大引起的体积膨胀受到阻碍，产生膨胀压力。由于铁液的孕育处理，球墨铸铁的共晶团数量约为灰铸铁的100~200倍。所以球墨铸铁的凝固膨胀压力要比灰铸铁大得多。
　　球墨铸铁共晶结晶时，由于加镁处理的结果，石墨球核心在液相中长到一定尺寸时，即被奥氏体包围，由于奥氏体外壳阻碍碳原子自熔液向石墨球扩散而使石墨球生长速度减慢，共晶反应除了靠已有共晶团长大完成外，还靠新的晶核析出和长大完成，因而共晶转变在一个较宽的温度范围内进行，导致铸件在很宽断面上固、液两相共存，呈糊状凝固。由于球墨铸铁呈糊状凝固，使得球墨铸铁件在浇注后，外壳长时间内刚度不够，共晶团接触后产生的凝固膨胀力在使奥氏体枝晶间隙增大同时也使不很结实的铸件外壳向外胀大，从而使铸件最后凝固部分得不到足够液态金属的补缩，形成缩松。
　　{二}、球墨铸铁的微观凝固过程
　　从20世纪80年代开始，很多学者对球墨铸铁的微观凝固过程提出新的认识，包括：①亚共晶球墨铸铁，先析出初生奥氏体。共晶球墨铸铁，在非平衡凝固条件下，首先析出初生奥氏体。过共晶球墨铸铁则首先析出初生石墨球。②共晶结晶时，发生离异共晶。共晶奥氏体与石墨球分别单独形核。③初生枝晶和晕圈枝晶交替生长，促成石墨球周围奥氏体壳形成。奥氏体以石墨生长面为衬底形核、生长，在初生石墨球周围形成环状封闭奥氏体壳。④由于石墨漂浮、枝晶下沉及熔体对流等原因，石墨球与奥氏体发生碰撞，形成共晶晶粒。基于这些新的认识，可以将球墨铸铁的微观凝固过程近似表述为，当温度下降到液相线温度以下某一温度时，亚共晶球墨铸铁有初生奥氏体枝晶、共晶和过共晶球墨铸铁有初生石墨球在液相中析出。共晶结晶时，共晶奥氏体与石墨球分别单独形核。
　　石墨球在液体中长大到一定尺寸后，在石墨球形成奥氏体晕圈。同时奥氏体按枝晶状方式生长，并逐渐在枝晶旁析出石墨球。石墨球与奥氏体枝晶的碰撞与接触形成共晶晶粒，石墨球被奥氏体包围。碳原子通过奥氏体壳向石墨球扩散，石墨球得到显著长大。随着温度降低，石墨-奥氏体共晶晶粒不断长大，游离奥氏体也会生长。当所有液相变成固相后，凝固结束。对球墨铸固过程的认识建立在球墨铸铁属于离异共晶以及熔液内存在运动两个事实的基础上，强调奥氏体枝晶的单独存在和它在凝固过程中的作用。采用着色腐蚀技术，金相显示了球墨铸铁缩松区中奥氏体枝晶的组织形貌，了球铁缩松的形成机制。研究表明，奥氏体枝晶对缩松缺陷的类型及形成机制具有显著影响。可见，缩松形成于上述形成过程的第二阶段，枝晶形成骨架后，凝固较早的区域对热中心的异地抽吸液体流动是球铁缩松形成的主要原因。并且，随冷却速度增大，枝晶析出量增大，而石墨析出量减小，共晶前期凝固收缩增大，缩松倾向也增大。指出宏观缩松常常出现在枝晶晶簇间隙，产生于共晶凝固前期树枝晶骨架形成后，是异地凝固收缩造成对热节中心(厚壁处)铁液抽吸流动的结果；微观缩松是于凝固末期，晶簇间隙中的凝固收缩得不到补偿而产生的微小孔洞；枝晶数量增多，形态趋于发达，液态金属异地抽吸作用增强，易于形成宏观缩松；反之，枝晶数量减少，形态粗壮，倾向于形成显微缩松。
　　泊头市艺兴铸造厂(http://www.btyxzz.com)主要产品有搅拌机配件、灰铸铁件、减速机齿轮、机械加工、数控车床加工等业务。
