机床附件拖链

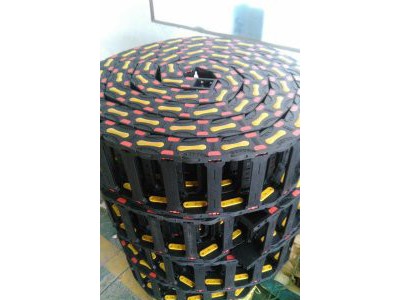

塑料拖链的结构
（1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。
（2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。
（3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。
（4）另可提供分隔片，将链内空间按需要分隔开。
塑料拖链的用途
1、适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
2、拖链每节都能打开，便于安装和维修。运动时噪音低、耐磨、可高速运动。
3、拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

塑料拖链的基本参数
（1）材料：增强尼龙，具有较高的压力和抗拉负荷、良好的韧性、高弹性和耐磨性、阻燃、高低温时性能稳定，可以在室外使用，尼龙含量的多少决定了拖链的使用强度和耐磨性以及运行起来的噪音大小。尼龙含量从5%-17%不等，但超不过19%。一般都是30%左右的含量。
（2）抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。
（3）运行速度和加速度（具体速度、加速度视运行情况而定）。
（4）运行寿命。
（5）看结构不但能够在力学上发回作用，而且要看外观。
塑料拖链的选用原则 　　
内高：选择内置电缆、油管、气管、水管等中**粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。 　　
内宽：选择较粗的一些电缆、油管、气管、水管等，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。 　　
弯曲半径：选择内置电缆、油管、气管、水管等中**大的弯曲半径作为参考值，并留有10%以上的空间，拖链内置电缆、油管、水管、气管的放置原则。 　　
应该留有15%的剩余空间，让内置电缆、油管等可以自由活动，在半径方向上对拖链不产生拉力。 　　
直径差别大的导线应该分开铺设，重量平均分布，必要时可用分隔片分开。 　　
在高速或高频率运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片。

塑料拖链按照结构可分为桥式塑料拖链与全封闭塑料拖链；按照型号分为小型拖链、一般型拖链与大型拖链；按照噪音系数可分为普通拖链与静音拖链；按照形式可分为普通拖链、并联拖链、S型拖链；按原料分为原包塑料和再生塑料等。
塑料拖链的型号一般是根据内部高度和内部宽度来确定,因其并非标准产品，外尺寸各厂家都不一致。
塑料拖链的型号有7*7，10*10，10*15，15*15，15*20，15*35，15*40，15*40，15*50，18*18，18*25，18*35，18*50，18*60，25*25，25*38，25*57，25*77，25*103，35*50，35*60，35*75，35*100，35*125，35*150，35*175，35*200，45*50，45*60，45*75，45*100，45*125，45*150，45*200，56*95，56*125，56*175，56*200，56*300还有55,62,65,80系列等拖链。　　

塑料拖链的安装 　　

使用适当的平头螺丝刀，垂直插入盖板两端的开启孔，打开盖板，将电缆、油管等按照我们提供的放置原则放入拖链，然后盖上盖板，此外，电线的固定端和活动端均应去张力装置加以固定。在长距离滑动使用时，建议使用导向槽。导向槽的使用和安装请咨询公司专业人员。
