多通道源表测试气体传感器

利用数字源表源（U）设备进行气体传感器电性能测试
I-V测试是对待测器件（DUT）施加电压或电流，然后测试其对激励做出的响应。根据待测器件（DUT）的不同，电平可能相当低，需要高灵敏度源和测量仪器及测试技术，最大限度地减少误差的外部来源，而且需要有快的测试速度和高的测试可靠性做保证。
通常，气体传感器I-V特性测试需要几台仪器完成，如数字表、电压源、电流源等。然而，由数台仪器组成的系统需要分别进行编程、同步、连接、测量和，过程既复杂又耗时，还占用过多测试台的空间。而且，使用单一功能的测试仪器和激励源还存在复杂的相互间触发操作，有更大的不确定度及更慢的总线传输速度等缺点。
实施I-V特性的Z佳工具之一是数字源表（U）。数字源表作为的恒压源或恒流源、伏特计、安培计和欧姆表，还可用作精密电子负载。其高性能架构还允许将其用作脉冲发生器，波形发生器和自动电流-电压(I-V)特性系统，支持四象限工作。

数字源表（U）解决方案
普赛斯各系列数字源表可以帮助用户轻松气体传感器测试中碰到的各种问题和需求，如：
（1）实时测试多种材料在同一气体条件下的电阻值的反应灵敏度；
（2）在低电压下进行下高范围跨度（Ω、KΩ、MΩ、GΩ）的电阻测量，测试设备输入电阻要求高
（3）I/V 曲线扫描；
（4）上位机实时显示各不同气敏电阻 R/t 曲线，并可记录存档；

•


• 方案一：S系列高精度数字源表+上位机软件，搭建多通道测试方案
  S型源表集电压、电流的输入输出及测量等功能于一体。电压范围从300uV~30V，电流从100pA~1A，输出精度达到0.1%，Z大功率可达30W，能够覆盖0~50GΩ之间电阻值的传感器测量。

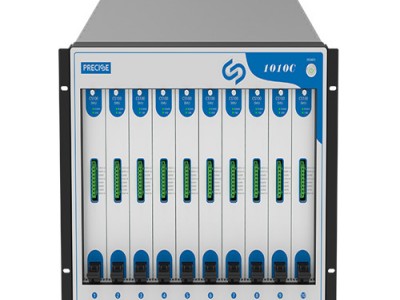

•  方案二：CS1010C        + CS100/CS400插卡式源表+上位机软件，搭建多通道测试方案
  CS系列插卡式源表集电压、电流的输入输出及测量等功能于一体。电压范围从300uV~30V，电流从100pA~1A，输出精度达到0.1%，Z大功率可达30W，能够覆盖0~50GΩ之间电阻值的传感器测量。


•  方案三：CS1010 + A400采集卡 + S100/CS100+上位机软件，搭建多通道测试方案
  该方案主要由1台CS1010主机、N张A400采集卡、1台S100或者1张CS100子卡组成。A400采集精密电阻(R1)两端的电压值，所有测试通道采用并联方式统一由S100/CS100进行供电。
  A400数据采集卡：支持可变速率采样和大容量数据存储的高精度数据采集卡；使用高性能ADC芯片，分辨率可达16bits，最高支持2MS/s采样率，输入阻抗高达1GΩ。单采集卡支持4通道，且通道间隔离；配合CS1010主机最多能搭建40个测试通道，测试电阻范围依赖于精密电阻的阻值大小。




  在传感器研究的早期阶段，利用I-V特性技术，可以简化用于气体检测系统和仪器的传感器合格验证。无论对于新材料、新技术研发还是传感器的生产测试，将I-V特性技术用于各种传感器和选择Z佳测试仪器方面，普赛斯都是用户值得信赖的合作伙伴，欢迎随时来电一八一四零六六三四七六
