产品价格 ¥1000.00元/台
最小起订量:1 台 可售数量:10000 台
十ms级的上升沿和下降沿;
单台最大3500V的输出;
0.1%测试精度;
同步电流或电压测量;
支持程控恒压测流,恒流测压,便于扫描测试;

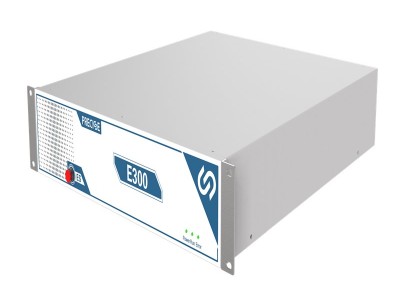

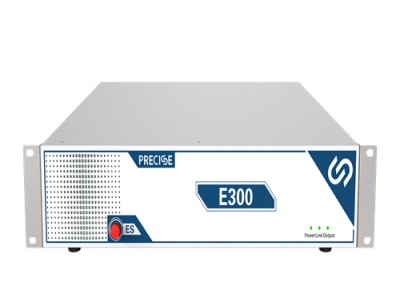

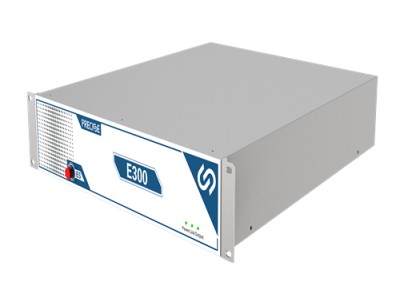

产品简介
高电压源测单元具有输出及测量电压高(3500V)、能输出及测量微弱电流(1nA)的特点。设备工作在第一象限,输出及测量电压0~3500V,输出及测量电流0~100。支持恒压恒流工作模式,同时支持丰富的I-V扫描模式。
技术指标
电压性能参数:
电压 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+volts) | 分辨率 | 准确度±(% rdg.+volts) |
100V | 10mV | 0.1%±40mV | 10mV | 0.1%±40mV |
600V | 60mV | 0.1%±100mV | 60mV | 0.1%±100mV |
1200V | 120mV | 0.1%±300mV | 120mV | 0.1%±300mV |
1500V | 150mV | 0.1%±400mV | 150mV | 0.1%±400mV |
2200V | 220mV | 0.1%±700mV | 200mV | 0.1%±700mV |
3500V | 350mV | 0.1%±900mV | 350mV | 0.1%±900mV |
电流性能参数:
电流 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+volts) | 分辨率 | 准确度±(% rdg.+volts) |
1uA | 100pA | 0.1%±1nA | 100pA | 0.1%±1nA |
10uA | 1nA | 0.1%±5nA | 1nA | 0.1%±5nA |
100uA | 10nA | 0.1%±50nA | 10nA | 0.1%±50nA |
1 | 100nA | 0.1%±300nA | 100nA | 0.1%±300nA |
10 | 1uA | 0.1%±5uA | 1uA | 0.1%±5uA |
100 | 10uA | 0.1%±10uA | 10uA | 0.1%±10uA |
最大输出功率:350W,3500V/100(不同型有差异);
输出电压建立时间:< 5ms;
输出接口:E100:三同轴BNC;E200、E300:KHV(三同轴),支持四线测量;
扫描:支持线性、对数及用户自定义扫描;
通信接口:RS232、以太网;
保护:支持急停;
触发:支持trig IN及trig out;
尺寸:19英寸2U机箱;
应用领域: 用于IGBT击穿电压测试,IGBT动态测试母线电容充电电源、IGBT老化电源,防雷二极管耐压测试,压敏电阻耐压测试等场合。其恒流模式对于快速测量击穿点具有重大意义。
型 E100 E200 E300 源精度 0.1% 0.1% 0.1% 测量精度 0.1% 0.1% 0.1% 最大功率 120W 220W 350W 最小电压量程 100V 100V 100V 最大电压量程 1200V 2200V 3500V 最小电流量程 1uA 1uA 1uA 最大电流量程 100 100 100
