 工艺原理：转轮吸附+催化燃烧
本工艺采用沸石分子筛吸附净化，配以热空气脱附 ，浓缩后的 VOC 采用催化燃烧方式处理，满足达标排放的要求。
工作过程如下：正常工作状态下，废气在引风机作用下，通过转轮吸附后达标排放；（净化过程）
吸附 时间后，对分子筛进行热空气脱附 ，以恢复其吸附性能。（ 过程）
脱附下来的 VOC 分子通过催化燃烧 分解后再排放（燃烧过程）
介质 利用 CTO 余热，无需额外能量。
分子筛沸石转能区域运转问题跟吸附浓缩一催化燃烧步骤
一、分子筛沸石转能区域运转问题
分子筛沸石转轮被分为吸附区、脱附区、冷却区三个功能区，分子筛沸石转轮转轮在各个功能区域内连续运转。
在吸附区：废气通过前置的过滤器后，送至分子筛沸石转轮转轮的吸附区。在吸附区(吸附区为S1)有机废气中的VOCs被分子筛沸石转轮吸附，未被吸附的废气在吸附风机的带动下，直接排入烟囱达标排放。
在脱附区：分子筛沸石转轮上吸附的VOCs，在脱附区(脱附区为S2)被高温逆向脱附、浓缩，脱附温度约200℃，浓缩倍数一般为5一25倍。
在冷却区：为保证高的吸附效率，需对高温脱附后的转轮进行冷却。冷却空气冷却转轮吸附材后自身被预热，作为脱附气的源气，再与来自RTO燃烧室来的高温净化气换热，温度提升至180~200℃后逆向进入转轮脱附区进行高温脱附。
分子筛沸石转轮转轮设备整体密闭，污染源主要为分子筛沸石转轮换产生的废沸石材料，但根据工程实际案例运营情况，吸附材料一般寿命在5年以上。
二、催化燃烧CO吸附浓缩一催化燃烧步骤
当前，催化燃烧CO是处理大风量、低含量VOCs的主流方能不同，将催化燃烧CO分为三个区域：处理区、区、冷却区，三个区域通过氟橡胶密封材料和隔板分隔，转轮通过电机驱动运转。经过滤的有机废气进入处理区，VOCs被吸附，排出净化的空气。区使用热风处理吸附后的催化燃烧CO，将VOCs脱附并富集。在冷却区，浓缩转轮与冷空气进行换热，转轮被冷却后继续应用，加热后的冷空气用作空气，降低系统能耗。
催化燃烧技术是常用的VOCs处理技术，具率高、反应温度低和运行能耗低等优点，Pt/Pa催化剂在温度250~300℃时，即可将大多数vocs氧化为H2O和CO2。催化燃烧CO浓缩和催化燃烧技术祸合，将低浓度的废气浓缩后进行催化燃烧，从而、经济地处理VOCs。催化燃烧CO浓缩一催化燃烧工艺流程有下列3个步骤。
(1)废气吸附：转轮设备前设置预处理装置，对废气进行脱水除尘处理，废气在转轮吸附区吸附净化后，达标排放。
(2)废气脱附：经过预处理后的部分废气在转轮冷却区冷却脱附转轮分区，从而恢复沸石材料的吸附能力。随后用换热器将废气加热至180~220℃，通入脱附区脱附VOCs。脱附后废气VOCs浓度增加，温度降低到60℃左右。
(3)催化燃烧：利用二级换热器将脱附后的废气加热至催化剂反应温度，如果系统热量不够，则开启催化氧化炉内的加热器进行补偿。在催化反应炉内，在250~300℃温度下，将高浓度的VOCs催化氧化为H2O和CO2，该反应为放热反应。排放的高温净化气通过换热器回收热量，降低系统能耗。

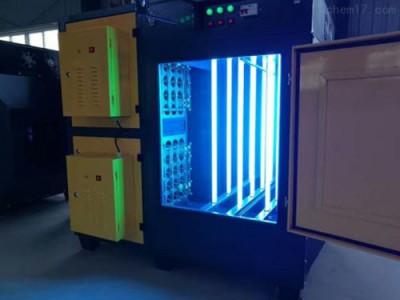

河北天驰环保设备科技有限（http://www.tianchihuanbao.com）主营多种不同型的喷漆房VOC废气处理设备、分子筛沸石转轮、等离子光氧一体机，型众多，被广泛适用于水泥厂、钢厂、焦化厂、电厂、家具厂、造纸厂、橡胶厂、化工厂、矿山破碎、粮食加工、锅炉等多种产生粉尘源的工矿场合。对客户采取一对一服务，为每位客户量身定做适合您的产品设备和整套的解决方案。
