负压吸引系统灭菌过滤器

77我司的产品为原装替代件，本涉及的其他品牌均无品牌意义，只是作为产品型参考和客户选型对照使用。

人：叶清锋　座机：零伍柒壹-28036926

产品标题：除菌过滤器 不锈钢除菌过滤器

关键词：除菌过滤器，除菌精密过滤器，除菌管道过滤器 真空吸引系统过滤器 真空吸引系统不锈钢除菌过滤器

真空过滤器 负压吸引过滤器 真空吸引系统 真空除菌过滤器 负压吸引除菌过滤器 负压吸引系统

医用真空负压吸引系统 负压吸引装置

产品属性：不锈钢除菌   佳洁jiajie

真空除菌过滤器的作用是严格过滤真空系统中的细菌以及其他污染物，以保护真空泵和大气环境

适用介质：空气

适用范围：真空系统，食品包装，石油，化工，电力，钢铁，船舶，喷涂，液压机械，汽车等行业

不锈钢除菌过滤器规格尺寸：

FCJ-1 FCJ-3 FCJ-6 FCJ-10 FCJ-15 FCJ-20

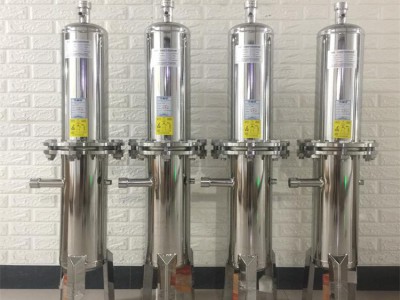

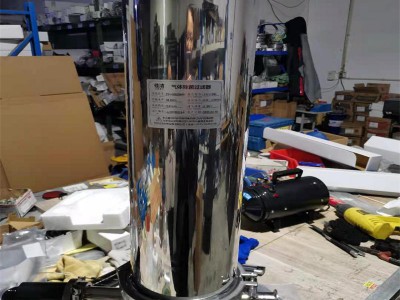

不锈钢除菌过滤器产品描述：

过滤器概念：过滤器是用来阻挡压缩空气中的污染物和去除水分的装置。

主要构成:滤芯、滤壳、端盖、牙条等

不锈钢除菌过滤器主要是采用大的除菌滤芯，快装式结构，过滤精度为0.01μ，使用140℃洁净蒸汽定期灭菌，能除去细菌及各种

不锈钢除菌过滤器的的特点： 　　

（1）除菌过滤器一般采用十字悬挂式，水平进出。多芯过滤器可设计成落地式。 　　

（2）有些使用场合根据实际需要分成预过滤器、精过滤器两种。 　　

（3）空气流向：从外向内穿过滤芯，请根据壳体标签上箭头方向安装。 　　

（4）进入除菌过滤器的压缩空气须先经过精密过滤器及干燥机。

除油、除水、除尘，油雾浓度应≤0.01PPM，否则将影响除菌滤芯的寿命，达不到预期的除菌效果。 　　

（5）定期杀菌，根据实际使用情况每周或每月1~2次，每次30分钟，采用经过1μ过滤精度的洁净饱和蒸汽杀菌。蒸汽温度＜140℃，蒸汽压

力＜0.3MPa。阀门须缓慢开关。灭菌过程须人看管。 　　

（6）经过50次蒸汽杀菌后或滤芯压差达到0.07~1.0MPa时，应更换新的除菌滤芯。 　

不锈钢除菌过滤器技术参数 　　

工作压力：0.6～0.8MPa(可按用户要求提供0.8～ 3.0MPa) 　　

进口温度：0～80℃；0～121℃（蒸气） 　　

过滤精度：0.45μm、0.2μm、0.1μm 　　

适用介质：空气、水　　

安装环境：室内 　　　 　

不锈钢除菌过滤器型规格：

ZHFT-AZ，ZHFT-BZ，ZHFT-KZ，ZHFT-DW，ZHFT-CW，ZHFT-1C，ZHFT-2C，ZHFT-3C，ZCMT-1C，ZCMT-2C，ZCMT-AZ，ZCMT-BZ，ZCHT-1C，ZCHT-

2C，ZCHT-3C，ZCHB-AZ，ZCHB-BZ，ZCHB-KZ，ZCHB-1C，ZCHB-2C，ZCHB-3C

高流除菌过滤器外壳是为多明尼克汉德的除菌过滤器滤芯而设计，并具有标准的生物安全性。

高流除菌过滤器产品特征：

为空气过滤而设计的外壳，低压降；内部卫生级抛光，外部可选择镜面、和喷砂等处理；

悬吊式滤芯插盘，不会积存冷凝水；球门式滤芯防跳脱设计，降低蒸汽火菌时之过高的热传导；

ZVA-01A以下可加装电加热夹套： ZVA—011以上可加装蒸汽夹套。

高流除菌过滤器技术参数

滤壳材质：304、316L不锈钢材质

操作温度： ≤142℃

操作压力：ZVA01/10.0barg； ZVA03~ZVA032/6.0 barg

设计依据：AE VIII Div.1

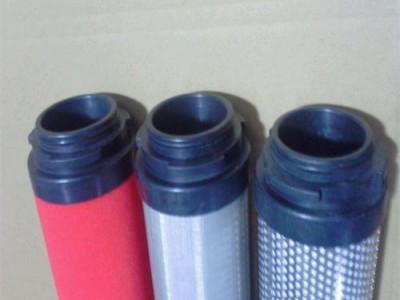

高流除菌滤芯 高流铁弗波HIGH FLOW TETPRO

疏水性滤材，滤导0.01微米，为除菌和噬菌体级（MS2挑战合格）。85%容尘空间，卫生级设计，提供大流量

、低压降和长使用寿命。

耐热聚外鞘和316L不锈钢中心柱，不但耐受142℃蒸汽灭菌，且孔隙率为竞争者的300%，结构坚固，空气流动阻力亦降低。

附确效证明 Validation Guide。

高流除菌滤芯技术参数：

过滤：每支250mm长度，0.8M2,以此类推；

耐蒸汽灭菌温度：142℃，30分钟180次；

工作温度：≤70℃;

耐受压降：3.5bar@70℃；

生物安全性：符合USP塑料VI级，BS5736

型：ZCHT-XX-X 例如：ZCHT-AZ-E 指：高流除菌滤芯，ZCHT A代表滤芯长度125mm，Z代表接头形式Demi A@B Std, E代表O型圈：ERP

不锈钢除菌过滤器特点：

1）JC系列除菌过滤器按德国同类产品设计，精制304或316不锈钢卫生级壳体，内外经机械抛光，配上壳体锁定套环，耐压达到1.6MPa。

2）采用精制钛真空烧结微孔滤芯，快装式结构，适用于蒸汽、液体及各种工业液体的深层过滤，可耐温280℃，精度

可选0.2-100μ，分1μ、3μ、25μ三种。食品生化饮料啤酒电子等行业的工艺需要，并保护除菌

过滤器、杀菌釜及后管路不被杂质所阻塞及污染。

3）低阻力、低能耗、使用寿命、流通能力强，滤芯使用超声波清洗机或洗涤剂可清洗再生，也可采用压缩空气

反吹来清洗。

1）JC系列除菌过滤器按德国同类产品设计，精制304或316不锈钢卫生级壳体，内外经机械抛光，配上壳体锁定套环，耐压达到1.6MPa。

2）采用精制钛真空烧结微孔滤芯，快装式结构，适用于蒸汽、液体及各种工业液体的深层过滤，可耐温280℃，精度

可选0.2-100μ，分1μ、3μ、25μ三种。食品生化饮料啤酒电子等行业的工艺需要，并保护除菌

过滤器、杀菌釜及后管路不被杂质所阻塞及污染。

3）低阻力、低能耗、使用寿命、流通能力强，滤芯使用超声波清洗机或洗涤剂可清洗再生，也可采用压缩空气反吹来清洗。

愿以诚信赢得信任，以质量赢得未来。

特殊尺寸本接受订制。
