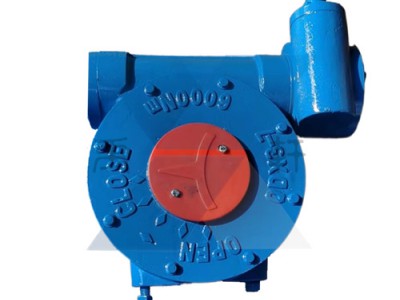

QDX3加长蜗杆电动蜗轮箱，部分回转型阀门装置是一款90°部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有14个型-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。
QDX3加长蜗杆电动蜗轮箱特点：
1、可以得到很大的传动比，比交错轴斜齿轮机构紧凑
2、两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构
3、蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小
4、具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能由蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。如在其重机械中使用的自锁蜗杆机构，其反向自锁性可起安全保护作用。
5、传动效率较低，磨损较严重。蜗轮蜗杆啮合传动时，啮合轮齿间的相对滑动速度大，故摩擦损耗大、效率低。另一方面，相对滑动速度大使齿面磨损严重、发热严重，为了散热和减小磨损，常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置，因而成本较高。
6、蜗杆轴向力较大。
QDX3加长蜗杆电动蜗轮箱结构尺寸：
型ModeI | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | D11 | D12 | D13 | D14 |
技术参数Technical-parameters | ||||||||||||
速比Ratio | 41:1 | 48:1 | 55:1 | 50:1 | 55:1 | 57:1 | 65:1 | 63:1 | 67:1 | 81:1 | 83:1 | 82:1 |
限位调整Limit-adjustment | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
蝶阀Butterfly valve DN | 125-150 | 200-250 | 300-350 | 400-450 | 450 | 500-600 | 700 | 800 | 900-1000 | 1100-1200 | 1400-1600 | 1600-1800 |
球阀Ball-valve DN | 80 | 100 | 150 | 200 | 250 | 250-300 | 350 | 400 | 500 | 600 | 800 | 900 |
连接尺寸Connection-size | ||||||||||||
法兰外圆（D） | 125 | 150 | 175 | 210 | 230 | 260 | 300 | 350 | 415 | 475 | 560 | 650 |
连接孔中心PCD（D0） | 102 | 125 | 140 | 165 | 185 | 200 | 254 | 298 | 356 | 406 | 483 | 590 |
凹面Conce（D1） | 70×4 | 85×4 | 100×4 | 130×5 | 150×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 | 370×8 | 490×8 |
孔数-螺栓Bolt（N-M） | 4-M10 | 4-M12 | 4-M16 | 4-M16 | 4-M20 | 8-M16 | 8-M16 | 8-M20 | 12-M20 | 12-M20 | 12-M22 | 12-M22 |
标准轴孔Bore（d） | 24 | 28 | 38 | 45 | 50 | 60 | 70 | 80 | 100 | 110 | 130 | 160 |
键宽 Key（b）×键高×条数NO.×90° | 8×7×1 | 8×7×1 | 10×8×1 | 12×8×2 | 16×10×2 | 16×10×2 | 16×10×2 | 20×14×2 | 25×14×2 | 28×16×2 | 32×18×2 | 32×18×2 |
可选轴孔（d-limit） | 22-26 | 28-36 | 32-40 | 38-48 | 50-55 | 50-60 | 55-70 | 70-90 | 80-100 | 90-120 | 110-150 | 110-150 |
安装高度Install-height（H） | 65 | 80 | 75 | 95 | 95 | 110 | 120 | 130 | 160 | 185 | 190 | 190 |
外型尺寸Appearance-size | ||||||||||||
A | 200 | 218 | 248 | 320 | 340 | 365 | 421 | 445 | 507 | 585 | 680 | 730 |
B | 132 | 127 | 148 | 188 | 203 | 210 | 241 | 245 | 290 | 320 | 388 | 400 |
E | 96 | 115 | 139 | 171 | 181 | 192 | 224 | 250 | 306 | 365 | 427 | 472 |
G | 169 | 203 | 245 | 291 | 314 | 338 | 378 | 433 | 522 | 612 | 717 | 745 |
H2 | 74 | 88 | 97 | 125 | 131 | 128 | 154 | 152 | 185 | 203 | 226 | 210 |
K | 150 | 190 | 210 | 250 | 270 | 300 | 330 | 400 | 470 | 580 | 660 | 760 |
