产品价格 ¥28000.00元/台
最小起订量:1 台 可售数量:100 台

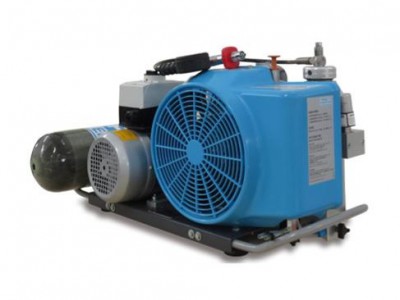

德国宝华BAUER100呼吸空气压缩机呼吸空气压缩机操作的安全措施
技术参数:
型 | BAUER100-TE |
介质 | 空气 |
进气压力 | 常压 |
充气压力 | PN300 |
安全阀压力 | 330bar |
工作压力 | 300bar |
使用环境温度 | +5~+45℃ |
海拔允许范围 | 0—2000m AMSL |
*倾角 | 5° |
外观设计 | 开放式 |
电压 | 380V,50Hz |
标准压缩机润滑油 | 合成油 |
换油周期 | 每两年或2000小时 |
压缩机系统 | |
型 | BAUER100-TE |
流量 | 100L/min |
过滤系统 | P11/350 |
冷却空气流量要求 | 792㎡/h |
声压 | 86 dB(A) |
重量 | 45 kg |
尺寸(长*宽*高) | 860(L)*340(W)*400(H)mm |
开关 | 含相序保护开关 |
驱动 | 三相电机 |
功率 | 2.2KW |
电压 | 380V,50Hz |
转速 | 2850 rpm/min |
防护等级 | IP55(TEFC) |
1、在20℃的环境温度下,将气瓶从0充到200bar时测量
2、尺寸和重量为标准设备。
BAUER100压缩机主机有以下特点:
飞溅润滑
微尘进气过滤器:10mm
中间级冷却器,风冷
末级冷却器,风冷,出口温度比环境温度高 10-15度
每级后中间级油水分离器(除一级外)
末级油水分离器
各级安全阀(密封)
末级后保压阀及止回阀
流量 | 100 L/min |
转速 | 2300 rpm/min |
压缩级数 | 3 |
压缩缸数 | 3 |
一级缸径 | 60mm |
二级缸径 | 28mm |
三级缸径 | 12mm |
冲程 | 24mm |
旋转方向(从飞轮处看) | 左 |
马达连接方式 | 皮带 |
一级后压力 | 6-7 bar |
二级后压力 | 40-60 bar |
油池容量 | 300 ml |
油压 | 4.5 bar ± 1.5 bar |
1、在20℃的环境温度下,将气瓶从0充到200bar时测量
P11过滤系统:
末级油水分离器,物理分离
TRILEX长效滤芯,处理过程分三个步骤(干燥;中和;微粒过滤)
末级安全阀,安装在滤筒上
保压/止回阀,安装在滤筒上
空气质量根据 DIN/EN 12021:2014 | ||
成分 | 阈值 | 宝华空气质量 |
水分 | 35 mg/㎡ | ≤10 mg/㎡ |
一氧化碳 | 5 ppm(V) | 根据滤芯种类 |
二氧化碳 | 500 ppm(V) | 根据进气空气质量 |
油分 | 0.5 mg/㎡ | ≤0.5 mg/㎡ |
1、只有使用宝华带一氧化碳去除剂的特殊滤芯且进气中一氧化碳的含量不大于25ppm。
2、进气中的二氧化碳不得超过 DIN EN 12021:2014!中规定的二氧化碳的按量。
过滤系统 | P11/350 |
工作压力(标准) | PN300 |
*工作压力 | 330bar |
压力露点 | <-20℃,equivalent 3 mg/㎡ at 300 bar |
滤筒容量 | 0.57L |
DGRL 97/23/EG | 压力容量等级 |
空气处理量(环境温度20℃,工作压力300bar时) | 130m3 |
备注:当使用不带一氧化碳去除滤芯时的处理量。如果使用一氧化碳去除滤芯,空气处理量减少4%。
压缩机控制:开关,过载保护,相序保护/警报灯
产品特点:气瓶槽设计
舒适的运输把手
充气手柄插口
充气装置PN300
Filling device | PN300 |
设计压力 | 300 bar |
阀设计 | 1 x带放空功能的充气阀,欧标接口G5/8" DIN477,PN300压力阀 |
充气管 | 1 x 高压充气管1米长 |
如果有安全问题,不可以进行任何工作。符合所有安全要求,及在所有保护及安全设施良好的工作状况下安全操作。
1. 每天至少检查机器外部情况一次,如发现异常情况,应立即向有关部门及人员汇报,必要时关掉机器,使其处于安全状态。如发现异常情况,为保安全,立即关机,并马上修正异常情况
2. 根据操作规程进行开关机的程序。
(1)根据操作规程所规定的时间,进行定期的调节,测试,维修保养(包括:零件及设备的更换),所有工作由合格人员进行。
(2)在进行非常规性工作或维修工作时,通知操作员,并知会压缩机管理人员。
(3)当进行与操作有关的工作,如改变生产线,改变及调整安全装置(例如:检测,维修保养), 请注意操作规程中注明的开关机程序及安全指引。当进行维修保养工作,请确保地方整洁。
3.如果机器须要关掉以便进行维修保养工作,为避免意外启动机器,请关掉总开关,并拔出钥匙,或在总开关上贴上标签。当使用起重机升降压缩机或配件时,请不要超过起重机的规定负荷并注意安全
4.请安排合资格人员操作起重机。
(1)当维修在高处的压缩机部分时,请注意安全及使用高空工作台,不要在机器上攀爬。
(2)进行维修保养工作前,从机器上清除润滑油, 燃油,及保护装置,特别在电线,锣丝接口上。不要使用强力的液体清洁剂,用无纤纬清洁布就好了。
(3)使用水,蒸气清沽机清洁机器,或使用清洁剂之前,为操作或安全起见将所有的开口都封闭起来,这样不会有水渗入,特别是电动机接线合及开关。
(4)当清洁压缩机房时,确保火警警报器的温度感应器及喷水系统不会接触热清洁液,防止意外地启动消防花洒系统
5.清洁完成后,检查压力管道的泄漏情况,接口是否松脱,损坏。如有上述情况,应立即更正
(1)应该将所有维修保养时松脱的锣丝接头上紧
(2)如果因为维修保养的需要而将安全设备拆除,工作完成马上装回
(3)安全及环保地弃置旧零件及消耗品。
呼吸空气压缩机的空气质量标准:
德国宝华BAUER JUNIORII呼吸空气压缩机的空气质量甚至远优于严格的DIN EN 12021标准:
油分:
BAUER 指标
油分:<0.1mg/m³;
DIN EN 12021标准
油分:<0.5mg/m3³
一氧化碳:
BAUER 指标
一氧化碳:<5ppm;
DIN EN 12021标准
一氧化碳:<15ppm 一氧化碳;
水分:
BAUER 指标
水分:<10mg/m³;
DIN EN 12021标准
水分:<25mg/m³;
呼吸空气压缩机特点优势:
1.至关重要的末级活塞,浮动无连杆设计,以气体驱动作平滑的运行,再加7道高科技合成材料活塞环(非普通金属活塞环),磨损小, 气量充足且寿命超长。
2.德国宝华呼吸空气压缩机的质量体现在,经过一年、两年、三年、五年甚至更久之后,BAUER 压缩机的气量不减,压力也不降。
3.作为主机的主要的运动部件主轴承,宝华采用瑞典的圆柱滚珠轴承,真正的工业重载设计,配合宝华优良的系统平衡设计,轴承寿命达30000-50000小时。
4.润滑油是高压压缩机的血液;区别于常 见廉价的甩针式润滑,宝华采用坚固的 齿轮油泵作为确保润滑的动力,同时配合精密的油过滤器。
5.宝华呼吸空气压缩机的换油周期为2000小时。较之于常见的250小时或500小时的换油周期,超长的换油周期不仅节省客户的维护时间和费用,更体现机器的质量和寿命。
6.区别于常见的导管式的油位显示, 宝华 压缩机主机的曲轴箱上直接配有清晰的油位镜,便于随时的维护保养,并确保 体现真实的油位。
7.油泵强制润滑给主机一个强劲的润滑,使之真正适合重载连续运行。
压缩机装置:JUNIORIIBH
排气量:100升/分
公称压力:PN300
终压安全阀压力设定值:330巴
声压:86B(A)
噪声:99B(A)
压缩机:JuniorII型
级数:3级
气缸数:3级
级气缸直径:60 mm
第二级气缸直径:28mm
第三级气缸直径:12 m
活塞冲程:24mm
速度:2300转/分
级中间压力:6.5巴, 95psi
第二级中闻压力:65巴950psi
压缩机油量:360 cm3 ,12盎司
油型:润滑
外界温度范围:+5~45℃, +43~113'F
压缩机的允许倾斜角:10度
驱动电动机:三相电动机
工作电压:400V ,50Hz
功率:2.2KW
速度:2850转/分
规格:90L
结构类型:B3
外壳防护等级:IP54
适用区域:
潜水运动,消防救援,船舶航运,射击运动,工厂安全救援部门。
