防爆电接点压力表

防爆电接点压力表http://www.china-suke.com/product-yl2.html

防爆电接点压力表结构原理

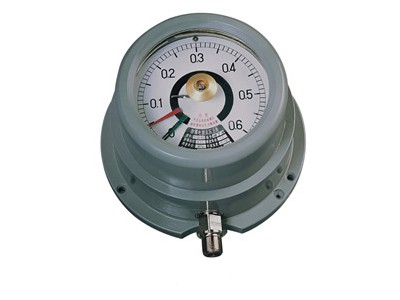

　　             YX-160-B防爆电接点压力表由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。该压力表的隔爆外壳具有良好的隔爆性能，因此防爆电接点压力表对在正常工作过程中由于火花或电弧的影响，除了能承受壳体内部的性气体混合物在一旦引起时产生的压力外，并能有效地阻止由此产生的热能向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时，传至壳体外部的瞬间温度已降低到性气体混合物的燃点温度以下，故不会导致传爆。
　　             防爆电接点压力表的工作原理是基于检测元件(测量系统中的弹簧管)的弹性变形，通过机械传动使之带动电接点组中的触头产生相应的动作(闭合或断开)以使控压系统中的电路得以接通或断开，从而实现自动控制和现场指示的目的。

防爆电接点压力表主要技术指标
            精确度等级：1.5
             标度范围：0～0.16；0~0.25；0～0.4；0～0.6；0～1；0～1.6；0~2.5；0～4；0～6；0～10；0～16；0～25；0～40；0~60；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1~0.9；-0.1～1.5；-0.1～2.4MPa
            控制方式：上、下限缓行接点开关
            最高工作电压：DC   220V或AC   380V；
            触头功率：10VA
            工作位置：垂直安装
            使用环境条件：-10～50℃，相对湿度不大于80％，且性混合物应属于ⅡB级T4组以下，工作振动和被测介质的急剧脉动应对仪表触头的可靠动作无影响。
            温度影响：示值不大于0.4％/10℃，设定点不大于0.6％/10℃(使用温度偏离20±5℃)。
            绝缘强度：50Hz正弦交流电2000V历时一分钟
            重量：6kg
