GB/T2029-80CBM1041-81船用法兰铸钢通海阀

GB/T2029-80 CBM1041-81船用法兰铸钢通海阀

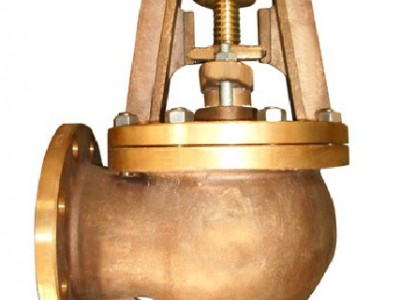

船用铸钢通海阀GB/T2029-80又称“海底阀”。安装于船舶空载水线以下的两舷、舭部或船底的进水阀。通过手轮或甲板传动机构启闭阀门，以控制船外水进入船内，以供船上清洁卫生和冷却机器等用。

性能规范

公称压力(MPa) 公称通径(mm) 适用介质

0 4 80 - 400 海水、淡水

B型基本尺寸

主要零部件材质

零件名称 材料

  名称 牌

阀体、阀盖 铸钢 ZG230-450

阀盘、阀座 铸锡青铜 ZCuSn102n2

阀杆 铝青铜 CuA19Mn2

公称

通径 结构尺寸

  法兰 螺栓 壁厚

  手轮

  升程

  参考重量

DN(mm) L H D Di D2 b Do n个 Th. f DO m (kg)

50 125 230 135 103 84 13 15 6 M14 7 140 16 14.4

65 145 240 155 123 104 13 15 6 M14 7 140 20 17.6

80 155 260 170 138 118 14 15 8 M14 7 160 24 16.8

100 175 280 190 158 138 14 15 8 M14 8 180 30 21.8

125 200 310 215 183 1 14 15 10 M14 8 200 40 30.8

150 225 340 240 208 190 14 15 12 M14 9 225 48 47.8

200 275 375 295 2 247 15 15 12 M14 9 280 60 68.4

250 325 425 365 327 306 16 17 14 M16 10 360 70 104.0

300 375 480 430 386 360 19 22 14 M20 11 400 78 167.0

350 425 560 480 436 410 20 22 16 M20 11 450 100 221.0

400 475 0 530 486 460 21 22 16 M20 12 500 1 10 292.0

船用法兰铸钢吸入通海阀GB/T2029-80, 船用法兰铸钢吸入通海阀(四进位)GB/11691-89,公称压力；PN0.4MPA,公称通径DN80-DN400,适用介质；海水，淡水，阀体，阀盖；铸钢/锡青铜，阀盘 阀座；锡青铜，阀杆；铝青铜。
