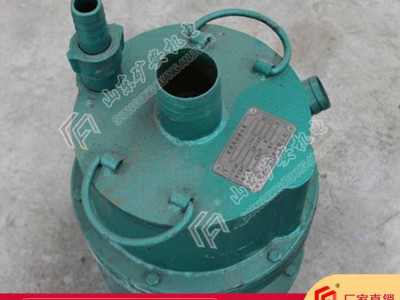

矿用风动潜水泵

矿用风动潜水泵介绍

矿用风动潜水泵适用于含有甲烷或煤尘危险场所抽排污水用，可广泛应用于煤矿井下的作业面，输送含有污物、煤粉、泥沙等固体颗粒的地下水。叶轮采用特殊设计，它排污能力强，不会因固体颗粒或纤维物的吸入而堵塞，也不会因颗粒性介质的吸入而过早损坏，整机结构简单，、装拆、维护保养方便。风动潜水泵的效率高，性能好，消耗风量低等。

矿用风动潜水泵组成

矿用风动潜水泵由风动马达、水泵、油雾器、管接头和消声器五个部分组成：

1、风动马达部分：

由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈 采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。

2、水泵部分：

由泵体、叶轮、泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。

3、油雾器部分：

由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。

4、管接头部分：

由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。

5、消声器部分：

消声器是由钢板冲压焊接而成，装在排气口处。

矿用风动潜水泵注意事项

1、泵潜入水下的深度不超过0.40m。

2、输送介质温度不超过40℃。

3、工作环境温度（2~40）℃。

4、输送介质的PH在4~10范围内。

5、含固体颗粒的zui大直径不超过3mm，其体积浓度不超过2%。

6、泵动力用压缩空气，压力在（0.45~0.70）MPa范围内，并能满足耗气量要求。
