结构特点及应用范围：

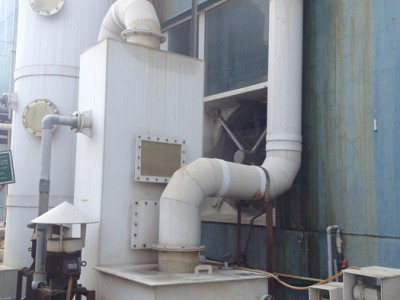

设备采用聚丙烯全塑制造，广泛应用于化工、医药、石油等行业生产过程中的尾气，废气的吸收和净化处理，达标排放。
使用条件及安装要求：
设备使用应符合材料使用条件，工作温度-10℃～80℃。安装应紧固设备底脚螺栓，必要时安装防风钢绳。

规格及技术指标

型  号	处理风量 M3/h	ф	ф1	H1	H	A	B	净化率 （90％）	推荐水泵
YD-Ⅱ-500	1200	500	200	1200	3500	1500	800	90％	25FP-8
YD-Ⅱ-600	2000	600	200	1200	3500	1500	1000	90％	25FP-8
YD-Ⅱ-700	3000	700	300	1400	4000	1600	1200	90％	32FP-11
YD-Ⅱ-800	4000	800	300	1400	4000	1600	1400	90％	32FP-11
YD-Ⅱ-1000	5000	1000	400	1400	4500	1800	1600	90％	40FP-18
YD-Ⅱ-1200	6000	1200	450	1600	4500	2000	1800	90％	40FP-18
YD-Ⅱ-1400	8000	1400	500	1600	5000	2200	2000	90％	50FP-22
YD-Ⅱ-1600	10000	1600	600	1800	5000	2500	2200	90％	50FP-22
YD-Ⅱ-1800	15000	1800	700	2000	5500	2600	2400	90％	50FP-22
YD-Ⅱ-2000	20000	2000	800	2200	5500	2800	2600	90％	65FP-26
YD-Ⅱ-2200	25000	2200	1000	2500	6000	3000	2800	90％	65FP-26
YD-Ⅱ-2500	30000	2500	1000	2500	6000	3200	3000	90％	65FP-26

产品详情 一、设备特点：
YD型系列真空机组，采用防腐PP水箱，缓冲罐，RPP水冲泵，止回阀，蒸汽水喷射泵，罗茨真空泵组成各系列机组，结构紧凑，能耗低，真空高，可移动。
二、使用注意事项：
1、设备应安装在平整坚实基础上，保证设备的务重强度。
2、开机前水箱灌满水，打开水泵进水阀门。水泵严禁脱水空转及反转，以防损坏水源。
3、汽水串联机组应先启动水源，水喷射真空开始工作，然后打开蒸汽开关，蒸汽泵开始工作。罗茨—水喷射机组应先启动水源，水喷射真空开始工作，真空度到-0.092Mpa时，才能启动罗茨真空泵，低于真空-0.092Mpa，应立即停止罗茨真空泵工作，建议安装设备控制电器开关，便于操作。
4、使用时循环水箱应经常补充冷却水更换循环水，降低工作水温，严防循环水中有颗粒杂物。
5、设备停机时应先关闭蒸汽阀门，停止罗茨真空泵，打开真空罐上放空阀门，降低真空度。然后停止工作。否则产生倒吸及损坏设备。

型号	极限真空度 Mpa	保证真空度 Mpa	最大抽气量 m3/h	卧式机组外型尺寸			配套离心泵
				长	宽	高	型号	功率KW
YDP-1-20	0.0985	0.098	20	1100	800	800	SOFP-20	1.5
YDP-1-40	0.0985	0.098	40	1100	800	800	SOFP-22	2.2
YDP-1-60	0.0985	0.098	60	1600	1000	1200	SOFP-25	4
YDP-1-80	0.098	0.098	80	1600	1000	1200	SOFP-25	4
YDP-1-100	0.0985	0.098	100	1800	1000	1300	SOFP-30	4
YDP-1-120	0.098	0.097	120	2000	1000	1300	SOFP-30	4
YDP-1-160	0.0985	0.098	160	2000	1000	1300	SOFP-32	5.5
YDP-1-180	0.098	0.097	200	2000	1000	1300	SOFP-32	5.5
YDP-1-280	0.0975	0.0965	280	2500	1000	1300	SOFP-32	7.5
YDP-1-360	0.099	0.098	360	2500	1200	1300	SOFP-30	11
YDP-1-400	0.099	0.098	400	2500	1200	1400	SOFP-32	15
YDP-1-500	0.098	0.097	500	2500	1200	1400	SOFP-32	15

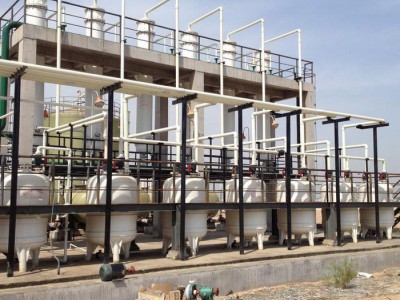

产品详情

设备使用特点：
一、工作压力：常压
二、工作温度：PP-10℃～120℃，PVC－40℃～60℃

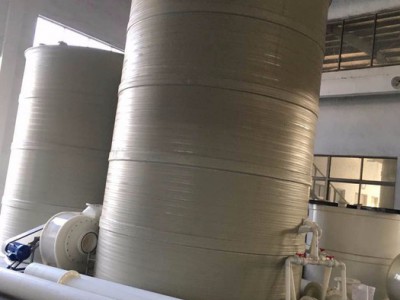

立式贮罐系列表

公称容积 M3	Dg	H	a	b	c	d	F1	F2	入孔
0.5	800	1000	40	40	25	40	20	20	400
1	1000	1300	50	50	25	50	20	20	400
2	1200	1800	50	50	25	50	20	20	400
3	1400	2000	65	50	40	65	20	20	400
4	1600	2000	65	50	40	65	20	20	400
5	1600	2500	80	65	40	80	20	20	400
6	1800	2300	80	65	50	80	20	20	400
8	2000	2500	80	65	50	80	20	20	400
10	2200	2600	100	80	50	80	20	20	400
15	2200	3900	100	80	50	80	20	20	500
20	2600	3700	100	100	80	80	20	20	500
30	2800	4800	100	100	80	80	*	*	600
40	3000	5000	100	100	80	80	*	*	600
50	3500	5200	120	100	80	80	*	*	600
60	3500	6200	120	100	80	80	*	*	600
80	4000	6400	150	120	80	80	*	*	600
100	4000	8000	120	120	100	100	*	*	600

注：1、带*号设备采用浮球液位计。
    2、设备顶面有锥形、椭圆形，平顶形结构。
    3、管口尺寸可由需方自定。
