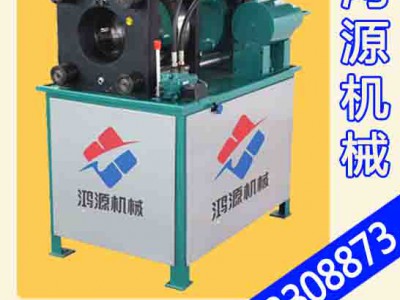

供应锁管机/压管机/高压扣压机设备

 锁管机也叫胶管锁口机，胶管锁扣机，胶管锁扣机，主要由扣压机构、电机、齿轮泵、控制阀和油箱组成。适用于对机械工程中高压胶管总成的扣压加工，也可扣压双向弯头、大弯头及异型头。

锁管机是将金属接头通过液压机械及相应的模具与高压胶管紧密的扣压在一起，制成高压胶管及流体连接件，简称高压胶管总成。高压胶管总成广泛用于油田、煤矿、、工程机械、农用机械等行业。

扣压机优点与技术性能如下：

1、采用双液压回路运作原理，即活塞的进退及模具的张口和收缩运动都是依靠液压动力源产生的动力。它不仅平稳、回程，也不会发生像弹簧回位，使模具张不开的现象。而且油缸锁紧系统设计都是前后贯通，易于扣压各种异型弯头。 　

2、液压系统由电机、油泵、电磁阀、调压阀及液压阀组成了具有进退运动的双液压油路，而且在双液压油路中还增加离一个泄油阀油路，以达到更加回位的目的，且速度可调、噪音和系统压力降低。 　　

3、在电器控制系统方面，控制电路适用PLC电路，它检修电路容易、维修方便、更换简单。 　　4、扣压模具及模座采用无累计误差式加工工艺，以保证扣压后产品的扣压线条间隔均匀，无大小头现象。 　　

5、为了扣压机长久的机械度及寿命，在锁紧机构组件上，不仅选择了合金钢材料，而且采用热处理工艺。所以扣压机较长的使用寿命 ，与选材、热处理、机械加工工艺及结构的合理性是密不可分的！

使用说明

（1）油箱应加46#抗磨液压油达到油箱高度的70%。

（2）工作前，启动电动机三分钟，空载往复运行二分钟，各模块均涂黄油润滑。

（3）各油杯均加20#-30#机械油。

（4）在使用本机扣压胶管前，模座外锥面和压套内锥面都须用润滑剂（二硫化钼）涂覆，以减少磨损。特别对Φ32以上的胶管每扣压30-40根就需涂一次（每次不必太多）。

（5）在使用Φ18-Φ65模具时，用中间模具将模座和小模具衔接而成为组合模具，然后再进行扣压。

（6）在扣压法兰、大弯头高压管，不能伸进机内时，可将固定扩大手柄的两个螺丝松开，以使开口张大。放入胶管后，随之将扩大手柄扳回原工作位置，用螺丝固定，即可进行扣压，一头扣压完毕，另一头重复上述操作即可完成扣压。对于一般高压胶管的扣压，扩大手柄放在工作位置就不用动。

（7）工作完毕，模座和压套均要擦干净加油，使锥套和模座分开，使内弹簧放松，后停机。

（8）应注意的是：开机前务必将增大手柄放在工作位置上，否则会损坏本机。

安装调试

1、搬运:机器宜采用叉车搬运。

2、安装:机器需水平固定于稳固的地基上，并作接地处理。

3、注油:打开机箱后侧盖，在油箱中加入54升46长城牌抗磨液压油。

4、接电:将电源线接在机器规定的电源上，点动电机观察旋向，电机旋向应与电机上标签箭头方向一致，或者刚开机，机器动作，模具张口增加则电机旋转方向正确，否则请调整相位顺序。

锁管机养护细则

遵守安全操作是延长设备使用寿命，保证安全生产的条件。所以先熟悉锁管机的结构性能、特性，认真地按设备操作规程工作。

1、严禁不了解锁管机结构、性能和操作规程者擅自启动锁管机。工作前对滑块及立柱应先喷注机油

2、锁管机在工作过程中，严禁进行检修和调正模具。

3、当发现有较严重漏油或其他异常(如动作不可靠、噪声大、振动等)时，应停车原因，设法排除，不得带病投入生产。

4、不得超戴或超过偏心距使用。偏心为40mm。

5、严禁超过滑块的行程，模具闭合高度小不得小于450mm。

6、电气设备接地须牢固可靠。

7、根据压制件的工艺要求，起动电动机，调正压制的规定压力及高度。

8、调正行程限位装置，检查选种速度是否规定要求。

9、测量保压性能。(即加压后停车，保压lO分钟压力降不大于20mm）
