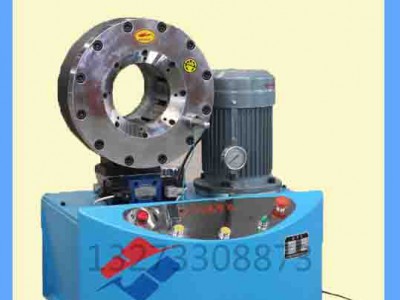

锁管机主要用于对机械工程中高压胶管总成的扣压加工,也可扣压双向弯头、弯头及异型头。
锁管机是将金属接头通过液压机械及相应的模具与高压胶管紧密的扣压在一起,制成高压胶管及流体连接件,简称高压胶管总成。高压胶管总成广泛用于油田、煤矿、、工程机械、农用机械等行业。
油泵在电机驱动下,输出液压油,推动扣压油缸内的柱塞向前运动,使柱塞、前缸盖上的两个内锥套推动具有对称锥面的模座径向收缩,实现模块对胶管的扣压。当收缩量达到标尺调定值时,扣压自动停止,电磁换向阀换向后,液压油进入两个开模油缸,推动扣压柱塞反向运动,模座在弹簧作用下带动模块复原。
本机外形小巧轻便,力量大、噪声低、易操作。扣压量由标尺我们密调节。双斜面八瓣模座配以高我们度导向装置,使模座等分更均匀。
锁管机产品概述
1.操作方式:可手动、自动、脚踏三种方式变换
2.微调操作:用于调节扣压胶管收缩量的大小,扣压好度高、批量生产快捷方便。
3.非标定做:支持各种异性规格模具、非标定。
4.我们标铜芯电机散热速度快、使用寿命长。
5.结构简单:体积小、重量轻、结构紧凑、操作简单。
6.模具安装:燕尾滑槽式模具扣压好度高、安装方便、生产效率高。
锁管机的工作过程:扣压机构是锁管机工作机构。压套在油缸活塞的带动下实现往复运动,对固定在前方板上的弹簧压头不断压紧和放松。将装好的接头放入弹簧压头中间圆孔内适当位置,开动电机,驱使油泵供油,通过控制电磁换向阀换向,驱使油缸活塞向前运动,通过带有内锥孔的压套,压紧带有同样锥度的弹簧压头,实现压合目的。按下开模按钮,活塞带动压套反方向运动,弹簧压头复原,这时可以将胶管接头从锁管机取出。
使用说明
(1)油箱应加46#抗磨液压油达到油箱高度的70%。
(2)工作前,启动电动机三分钟,空载往复运行二分钟,各模块均涂黄油润滑。
(3)各油杯均加20#-30#机械油。
(4)在使用本机扣压胶管前,模座外锥面和压套内锥面都用润滑剂(二硫化钼)涂覆,以减少磨损。特别对Φ32以上的胶管每扣压30-40根就需涂一次(每次不必太多)。
(5)在使用Φ18-Φ65模具时,用中间模具将模座和小模具衔接而成为组合模具,然后再进行扣压。
(6)在扣压法兰、大弯头高压管,不能伸进机内时,可将固定扩大手柄的两个螺丝松开,以使开口张大。放入胶管后,随之将扩大手柄扳回原工作位置,用螺丝固定,即可进行扣压,一头扣压完毕,另一头重复上述操作即可完成扣压。对于一般高压胶管的扣压,扩大手柄放在工作位置就不用动。
(7)工作完毕,模座和压套均要擦干净加油,使锥套和模座分开,使内弹簧放松,最后停机。
(8)应注意的是:开机前务必将增大手柄放在工作位置上,否则会损坏本机。
如何进行锁管机的安装与养护细则
,将千分尺进行调节,千分尺的作用非常大,用来调节扣压管径的大小的,顺时针一圈进去2mm,逆时针一圈出来2mm
第二,也是最关键的就是要把机器电源插上,不然没电是没法工作的,然后启动电动机并观察电机的转向,如果电机转向方向与所标方向相同则为正确,相反的话则要调换两个电源线的位置,否则电机就有可能烧毁。
第三,打开锁管机的油箱盖,将油桶中的68抗磨液压油倒入到机器内,油位表在刻度的2/3就可以了
安装放置锁管机是需要外面叫辆2的叉车的,不然很可能机器就会倾倒,叉车一定要叉在锁管机的底部,不能叉在头上,这样会损坏机器的。还有锁管机一定要放在水平的地方,用水平尺调节水平。接地线不能忘了接,不然有很大的问题的
我们就要来调节设备的重要的环节之一了—模具。模具的张开速度快慢是由分流阀控制的,顺时针调整,张开速度减慢,逆时针调整,张开速度加快,但张开速度过快会使压力增加,值不超出10Mpa出厂时已调好,必要时可以尽快恢复。
经过这番操作,我们的锁管机已经处于备产状态了,不过我们还要了解到压管机新机使用时应空载扣压20~30次,观察各部位均正常后方可用。
