产品价格 ¥8900.00元/台
最小起订量:1 台 可售数量:10000 台

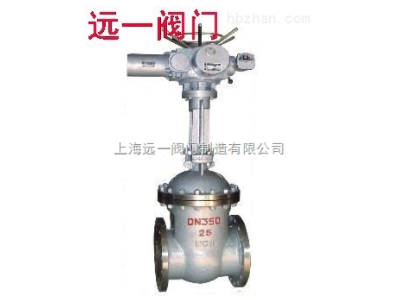

电动闸阀使用说明:
Z941H/Y-16C/25/40//100/160P/R/RL电动闸阀简单地说就是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上部分为电动执行器,下半部分为阀门。电动闸阀分为两种,一种为角行程电动阀:由角行程的电动执行器配合角行程的阀使用,实现阀门90度以内旋控制管道流体通断;另一种为直行程电动阀:由直行程的电动执行器配合直行程的阀使用,实现阀板上下动作控制管道流体通断。通常在自动化程度较高的设备上配套使用,本阀水平安装调节精度zui佳、电动闸阀操作原理:电动闸阀通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。电动闸阀使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。阀体材质为:铸钢、碳钢、不锈钢、铬钼钢。钢制楔式闸阀:法兰连接形式、明杆楔式刚性单闸板,阀座密封面材料为不锈钢,公称压力PN16~PN200,阀体材料为碳素钢(Z941H-16C Z941H-25 Z941Y-16C Z941Y-25 Z941H-40~200)、不锈钢(Z941W-16P Z941W-25P Z941Y-16P Z941Y-25P Z941W-16R Z941W-25R Z941Y-16R Z941Y-25R Z941H-40P~200P Z941H-40R~200R)、合金钢(Z941Y-16I Z941Y-25I Z941Y-16V Z941Y-25V Z941H-40I~200I)的闸阀。Z941 闸阀适用于工作压力 1.6~20.0MPa,工作温度 -29℃~570℃的石油、化工、水力、火力电站各种系统的管路上,输入4-20及380VAC、220VAC电源即可控制运转,切断或接通管路介质。连接方式:法兰、对焊、承插、焊接等方式。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
电动闸阀结构与特点:
1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Slite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。
电动闸阀主要外形尺寸:
公称通经DN | 主要外形尺寸和连接尺寸(mm) | 电动装置 | WT(kg) | |||||||
L | D | D1 | D2 | B | F | Z-D | H | |||
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I | ||||||||||
40 | 240 | 145 | 110 | 85 | 16 | 3 | 4-18 | 595 | DZW15 | 56 |
50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-18 | 653 | DZW20 | 59 |
65 | 270 | 180 | 145 | 120 | 18 | 3 | 4-18 | 665 | DZW20 | 62 |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | 725 | DZW20 | 74 |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 | 787 | DZW20 | 92 |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 | 955 | DZW30 | 161 |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 | 1105 | DZW30 | 219 |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-25 | 1343 | DZW45 | 376 |
300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-25 | 1516 | DZW60 | 484 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 | 1678 | DZW60 | 695 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1849 | DZW90 | 977 |
450 | 650 | 0 | 585 | 545 | 40 | 4 | 20-30 | 1937 | DZW90 | 1033 |
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 | 2234 | DZW120 | 1087 |
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | 2432 | DZW180 | 1357 |
700 | 900 | 910 | 840 | 788 | 50 | 5 | 24-41 | 2489 | DZW250 | 1481 |
800 | 1000 | 1020 | 950 | 898 | 52 | 5 | 24-41 | 23 | DZW350 | 1845 |
公称通经DN | 主要外形尺寸和连接尺寸(mm) | 电动装置 | WT(kg) | |||||||
L | D | D1 | D2 | B | F | Z-D | H | |||
Z940H-25C Z941Y-25C Z940Y-25P Z941Y-25P Z940Y-25R Z941Y-25R Z940W-25P Z941W-25P Z940W-25R Z941W-25R Z940Y-25I Z941Y-25I | ||||||||||
40 | 240 | 145 | 110 | 85 | 18 | 3 | 4-18 | 595 | DZW15 | 60 |
50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | 653 | DZW20 | |
65 | 270 | 180 | 145 | 120 | 22 | 3 | 8-18 | 665 | DZW20 | 65 |
80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-18 | 725 | DZW20 | 79 |
100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-23 | 787 | DZW20 | 98 |
125 | 325 | 270 | 220 | 188 | 28 | 3 | 8-25 | 902 | DZW30 | 154 |
150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-25 | 955 | DZW30 | 168 |
200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-25 | 1105 | DZW45 | 219 |
250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-30 | 1343 | DZW45 | 390 |
300 | 500 | 485 | 430 | 390 | 40 | 3 | 12-30 | 1516 | DZW60 | 505 |
350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-30 | 1678 | DZW60 | 736 |
400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-34 | 1849 | DZW90 | 1027 |
450 | 650 | 660 | 600 | 555 | 50 | 4 | 16-34 | 1937 | DZW90 | 1139 |
500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-34 | 2234 | DZW120 | 1228 |
600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-41 | 2432 | DZW180 | 1502 |
700 | 900 | 955 | 875 | 815 | 60 | 5 | 20-41 | 2489 | DZW250 | 1617 |
800 | 1000 | 1070 | 990 | 930 | 5 | 24-48 | 23 | DZW350 | 1923 |
公称通经DN | 主要外形尺寸和连接尺寸(mm) | 电动装置 | WT(kg) | |||||||||
L | D | D1 | D2 | D6 | B | F | Z-D | F2 | H | |||
Z940H-40C Z941Y-40C Z940Y-40P Z941Y-40P Z940Y-40R Z941Y-40R Z940W-40P Z941W-40P Z940W-40R Z941W-40R Z940Y-40I Z941Y-40I | ||||||||||||
40 | 240 | 145 | 110 | 85 | 76 | 18 | 3 | 4-18 | 4 | 617 | DZW15 | 46 |
50 | 250 | 160 | 125 | 100 | 88 | 20 | 3 | 4-18 | 4 | 665 | DZW20 | 58 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-18 | 4 | 680 | DZW20 | 68 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-18 | 4 | 752 | DZW20 | 80 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 8-23 | 4.5 | 846 | DZW30 | 108 |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 3 | 8-25 | 4.5 | 1087 | DZW45 | 258 |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 12-30 | 4.5 | 1243 | DZW45&l, t;, , ;, /FONT> | 366 |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 12-34 | , 4.5 | 1429 | DZW60 | 472 |
300 | 750 | 51, 0 | 450 | 408 | 3 | 46 | 3 | 16-34 | 4.5 | 1608 | DZW90 | 673 |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 16-34 | 5 | 1738 | DZW90 | 804 |
400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 16-41 | 5 | 7 | DZW120 | 1081 |
450 | 1050 | 680 | 610 | 560 | 524 | 60 | 4 | 20-41 | 5 | 2104 | DZW180 | |
500 | 1150 | 755 | 670 | 612 | 576 | 62 | 4 | 20-48 | 5 | 2401 | DZW180 | 1348 |
