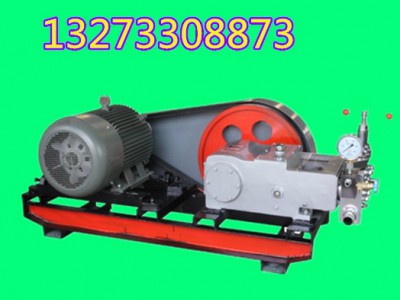

沧州3DSY型系列大流量电动试压泵主要特点

 本生产的电动泵供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。试压泵产品及配套试压、试验工程，已应用在领域的试压试验，并且在科研重点项目中应用。为科研项目地下如：高压试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了贡献。

电动系列试压泵产品特点：

1、 本单生产的系列电动试压泵是各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。试压泵产品及配套试压、试验工程，已应用在领域的试压试验，并且在项目中应用。为许多的科研项目地下如：高压试验、深海试验、 空间技术、高温高压试验、异形管试验等，并做出了贡献。

2、 该试压泵系按水压试验要求而特殊设计。在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。当压力超过1.6MPa后、为使试压过程能较平 稳而缓慢地进行。则流量自动减少。所以本泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。

工作原理：活塞自左向右时，泵缸内形成负压，则贮槽内液体经吸入阀进入泵缸内。当活塞自右向左时，缸内液体受挤压，压力增大，由排出阀排出。 活塞往复一次，各吸入和排出一次液体，称为一个工作循环；这种泵称为单动泵。 若活塞往返一次，各吸入和排出两次液体，称为双动泵。 活塞由一端移至另一端，称为一个冲程。

试压泵设备的使用条件：

  1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

  2、工作环境：0℃～45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰；

  3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品；

  4、设计耐压:160MPa；

  5、测试温度：根据实际使用环境及介质温度；

  6、压力测量：满量程FS0.25%；

  7、本系统采用160MPa为FS0.25%的压力传感器；

  8、本系统的变频控制系统度为FS0.3-0.5%；

  9、电源：AC380/220V,50Hz；

  10、相对空气湿度要求：≤70-90%。

电动系列试压泵安装与使用：

1．开箱后的安装

本泵开箱后，应装上滚轮和压力表。将四只滚轮套在轮轴上（垫圈在滚轮两侧）穿好开口锁。压力表拧入上端压力表接头螺母上，使表面朝向便于观察的方向。自集水器的工作接头至被试器件接好管路和电源线后,即可投入运行。

（一）电动试压泵准备工作

1、检查泵减速箱内润滑油油面高度，使其保持在油标的油线上。

 2、检查水箱内所用介质清洁与否，切忌使用含泥沙污水，以免堵塞管路，磨损柱塞副和阀系。

 3、检查各连接部位和压紧螺栓是否坚固。

4、检查电路及安全情况。

（二）启动运转

1、开动电动机，检查空车运转是否正常，声响应均匀，无异常杂音，然后停机。

2、将被试容器与试压泵的接口连接起来，压力容器在试验前先用清洁的试验介质灌满被试容器。

 3、在电机作用下，两柱塞往复工作，排出介质被试容器充满介质后，压力徐徐上升。

4、达到所需压力后，停车保压到要求时间，检查被试容器。

（三）在运转过程中注意事项

1、试压泵在运转过程中应无异常杂音。

 2、润滑油允许温升≤45℃。

3、在工作中如发现泵本身有渗漏现象，应立即停止工作，卸去压力进行检修，不允许在渗漏情况下继续工作。

 4、要经常观察柱塞的密封情况，渗漏滴数允许值为20滴左右，发现有严重滴漏现象，要随时给以调整。但不允许调得过紧。

 5、不允许在超过额定压力下工作。

在使用之时，也要学会怎么样去对它进行保养。这样才真正能够使得它发挥出巨大的作用。

电动试压泵维护与保养：

1． 泵外表，减速箱和传动箱内的润滑，及水箱中的试压介质需保持清洁，不允许有污物或其它杂物。

2． 新泵使用的润滑油工作56小时后应当更换，以后每工作500小时左右更换一次。

3． 停用的泵，应经防腐处理，先把试压介质排净，并抽灌一次防锈油或防锈水。未涂漆的另件外表应涂机油防锈。

4． 经常注意泵的蜗杆蜗轮副的轴向间隙，蜗杆为0.04—0.07,蜗轮为0.05—0.10,如不符合此值，需调整通闷盖或侧盖纸垫。

5． 在环境温度0℃以下使用，工作介质为水时应添加防冻剂。
