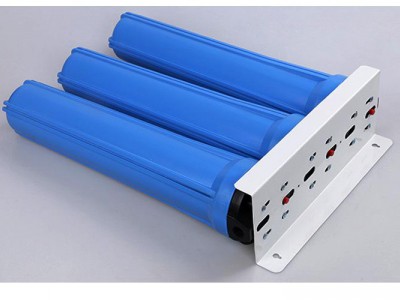

避难硐室用三级过滤器 硐室压风三级过滤装置

避难硐室用三级过滤器 硐室压风三级过滤装置

1国产品牌滤芯均为我司生产的替代原厂品牌滤芯，其过滤滤材采用德国原装进口HV产品，注册商标为“佳洁”牌。本涉及的其它品牌均无品牌意义，只是作为产品型参照和客户选型对照使用。进口滤芯和过滤器为原装进口，有防伪标志。我司为国内各大企业贴牌生产各种款式的压缩空气精密过滤器滤芯

供应；避难硐室用三级过滤器空气净化系统，硐室压风三级过滤装置，避难硐室三级过滤器，三级过滤器， 本系统利用硐室前预埋的压风管路作为气源，经过阀门后先进入过渡舱内设置的水、灰尘、油的三级过滤，然后经过预先设置的减压器、管路进入气体输出端，采用C、T、A三级过滤，达0.01μm粒径的杂质及油滴滤除，使经过滤的空气达到医疗用气的水准，从而转到每人手中的呼吸面罩中，为避难所内避险人员提供更加新鲜、舒适的空气。

我专做避难硐室用压风供氧系统配置，整套压风系统由压风供氧装置、三级过滤器、减压器、消声器、流量计、控制阀、接头、弯头等组成，主要技术参数
人均供风量≥0.3m3/min；
避难所内氧气浓度18.5～22.0%；
减压器入口压力≥0.8MPa、出口压力0～0.6MPa（可调节）、输出流量不小于36m3/min；
1．控制在连续噪音不大于70dB(A),使用声级计在发生噪声源距离1m点进行测试，
2．三级过滤器
采用T/A/H三级精密过滤，使小达0.01μm粒径的杂质及油滴滤除，使经过滤的空气达到医疗用气的水准。
入口压力：0.7~0.8Mpa，出口压力：0.2~0.3Mpa。
选用大流量调压阀对压风进行减压，压风流量达到0.3m3/人分钟。
选用大流量空气过滤器，压风流量达到0.3m3/人分钟
（二）压缩氧氧供气系统
本系统可对避难硐室的氧气供应实现手动或自动控制，当打开防爆电磁阀时开始向管路通充氧，实现供氧要求。
主要功能
当地面压风系统在井下的管路会遭到严重破坏时仍能有效地供氧。并根据实际情况调节控制压缩氧气的供应量，人体正常生存呼吸。
工作原理：
该装置是利用储存在钢瓶中的医用压缩氧气，通过供氧控制装置为避险人员输出规定数值的氧气。在生存硐室内放置的钢瓶，出口经高压管路并联后集中后一次通过防爆电磁阀、气压表、减压阀和气体流量计，将来自于氧气瓶中的医用压缩氧气压力输入到每个人手中的呼吸面罩中。
供氧量：0.5升/分钟/人
含氧量：氧气浓度维持在18.5%～23%之间
救生舱压风过滤系统
1. 解决方案
采用三级空气过滤器，可滤除强压风中的0.01微米和更大的固态与液态颗粒；残 留油份含量0.01ppm w/w
采用大流量气体减压器，可将压风压力从0.8MPa调压到0.1-0.3MPa
末端安装品质，可将压风噪音降到70dB一下
提供向气幕及喷淋供气的管路接口及控制阀
可连接空气制冷管，利用压风产生制冷效果
2. 技术参数
选用的空气过滤器，流量符合每人每分钟0.3m3的压风供气要求
选用的气体减压器，满足每人每分钟0.3m3的流量要求，可调压力0.1-0.3MPa
选用的，可将压风噪音将至70dB一下
压风管道管径，满足供气量要求
整体通过0.9MPa的氮气试压，符合气密性试验要求，采用1.75MPa水压试验，符合整体管路的强度要求

欢迎来电索取详细资料！
