产品概述
CG-04-D1型翻斗式雨量传感器是一种水文、气象仪器,用于测量自然界降雨量,同时将降雨量转换为以开关量形式表示的数字信息量输出,以满足信息传输、处理、记录和显示等的需要。

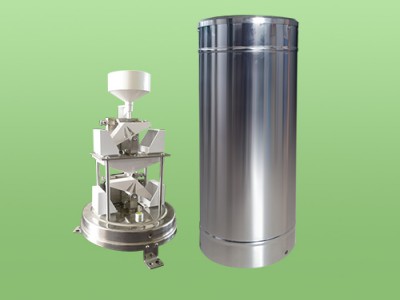

本仪器由承雨器部件和计量部件等组成。承雨口采用口径Φ200mm。计量组件是两个翻斗式机械双稳态秤重机构成,其功能是将以mm计的降雨深度转换为开关输出。
功能特点
◆翻斗部件由上下两个翻斗构造而成,上翻斗用于缓冲进入的水流,下翻斗用于测量,以减少由于降水强度不同所造成的测量误差。
◆把不同强度的自然降水,调节为比较均匀的降水强度,量程宽、精度高,稳定性好。
◆翻斗部件支承系统精良,摩阻力矩小,因而翻斗部件翻转灵敏,性能稳定,工作可靠
◆仪器外壳用不锈钢制成,不起锈,外观质量佳
◆承雨口采用不锈钢皮整体冲拉而成,光洁度高,滞水产生的误差小
◆底盘内部设有水平调节泡,可以辅助底角将设备调整到水平
工作原理
雨水进入承水口,经过漏斗流入上翻斗。上翻斗承积一定水量(0.2/0.5mm)时,发生翻转,经汇集漏斗和节流管注入计量翻斗,把不同强度的自然降水调节为比较均匀的中等强度降水。计量翻斗翻动一次为0.2/0.5mm降水量,随之雨水由计量翻斗进入记数翻斗在记数翻斗中部装有一块小磁钢,磁钢的上面装有干簧开关,记数翻斗翻转一次,干簧管开关闭合一次,产生一个脉冲送至采集器中的计数器进行计数,每个计数为0.2/0.5mm降水量。
技术参数
供电电压:5V~24V DC(485型需要,脉冲不需要)
承雨口径:φ200mm
刃口锐角:45°
测量范围:雨强0.01mm/min~4mm/min(允许通过最大雨强8mm/min)
测量误差:±2%
分辨率:0.2mm、0.5mm
输出:
脉冲型
:单干簧管通断脉冲
RS485型
通讯协议:Modbus-RTU(可定制)
设备功耗:<15
防护等级:IP66
适用范围
可用于气象台(站)、水文站、农林、国防、野外测报站等有关部门,配合我自主研发生产的雨量记录仪来测量降水量、降水强度、降水时间等,也可为防洪、供水调度、电站水库水情管理提供原始数据。
