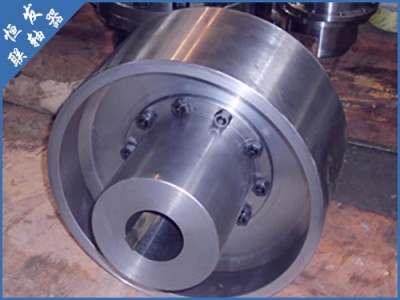

陕西弹性柱销联轴器生产-恒发联轴器订做带制动轮弹性柱销联轴器

带制动轮弹性柱销联轴基本参数和主要尺寸:
公称扭矩Tn：125N：K.m
许用转速n：3800r/min
轴孔直径范围d：25-35mm
轴孔长度范围：Y型L为62-82mm，J,J1,Z型L为44-82mm
制动小Do：200mm
联轴器的功率工况以及舰船用弹性联轴器
【一】、联轴器的功率工况
齿式联轴器是联接两轴或轴和回转件，在传递运动和动力过程中一同回转而不脱开的一种装置。此外，联轴器还能具有补偿两轴相对位移、缓冲和减振以及防护功能。
按照联轴器的性能分类，联轴器可分为刚性联轴器和挠性联轴器。刚性联轴器或称为固定式联轴器，这种联轴器虽然不具有补偿功能，但有结构简单、容易、不需要维护、成本低等特点；挠性联轴器中又分为无弹性挠性联轴器和带弹性元件挠性联轴器，前一类只具有补偿两轴相对位移的能力，后一类除具有补偿性能外，还具有缓冲和减振作用，但在传递转矩的能力上，因受弹性元件的强度限制，一般不及无弹性元件联轴器。
联轴器是机车驱动装置的关键部件，随着铁路机车车辆运行速度的提高，对联轴器的结构及性能提出了高的要求。自二十世纪六十年代中期以来，国际上机车动车的运行速度大幅度提高，干线货运机车的构造速度为120160km/h，干线客运机车的构造速度为1601--250km/h，高速动车组的构造速度为200~300km/h，个别型动车己达350km/h。为满足高速运行的经济指标，机车动车的功率也不断增大。三相异步交流电机在机车上的应用获得成功，使每台牵引电动机的功率由700~800kW增大到1200~1600kW。单电机转向架问世后，组合传动的牵引电动机，其功率就人了，如率机车转向架的驱动系统中。为地消化吸收驱动系统中圆弧形端齿弹性联轴器的结构特性，需进行深入研究其设计机理和技术。
【二】、舰船用的几种典型的弹性联轴器
梅花联轴器的性能主要取决于所采用的弹性元件。弹性元件分金属弹性元件和非金属弹性元件。
金属弹性元件：强度高，传递载荷能力大，使用寿命长，受温度影响小，但成本较高。常用材料为度的弹性钢，如60Si2Mn和SOCrVA等。其结构形式主要有：簧片、卷簧、蛇形弹簧、膜片(盘)、圆柱弹簧等。
非金属弹性元件：主要是橡胶弹性元件。它具有弹性模量范围大、内摩擦大、重量轻、阻尼性能好、无机械摩擦等优点，但橡胶强度低、易蠕变、易老化、耐油耐热性差、振动剧烈时要注意温升，另外，负荷性能不稳定(由于时硬度偏差较大)。其结构形式有：橡胶金属环、轮胎式、U型橡胶件、橡胶套筒等。
弹性联轴器品种繁多，在舰船中应用的较典型的几种形式分述如下：(1)卷簧弹性联轴器卷簧弹性联轴器由内外构件和均布在内外构件之间的沿圆周分布的卷簧组件构成，如图1所示。当联轴器内外构件作相对运动时，由于卷簧组件中各片卷簧之间的摩擦和滑油的流动阻尼作用，使该联轴器具有一定的阻尼特性。但该型联轴器存在重量尺寸大，补偿能力小，要求滑油冷却，造价偏高等缺点。
(2)簧片式弹性联轴器簧片式弹性联轴器又称盖斯林格联轴器，该型联轴器弹性元件由淬火硬化弹簧钢的簧片组组成，其结构如图2所示。该联轴器的特点是阻尼性能好、扭转弹性优良。但安装复杂、使用要求高(如需滑油冷却)、补偿位移能力较小、转动惯量大、造价高、维修性差等。
(3)XL型橡胶金属环联轴器该型联轴器由金属连接件、弹性元件和螺栓组构成。其弹性元件由橡胶通过硫化粘接在内外金属环上。橡胶体由天然橡胶和填充剂组成。其特点是：弹性大，有一定的阻尼特性，承载能力强。
但重量大，转动惯量大，对主、从动机的附加影响大，耐油耐温性差，容易老化，可靠性差。
(4)EZ，LB型弹性联轴器该型联轴器由弹性元件、法兰、轴套及螺栓等组成。其特点是：强度高，传递载荷能力大，补偿能力大，阻尼特性较好。其不足之处除了具有橡胶件的通病外，由于橡胶弹性元件同金属部件通过螺栓联结时容易在橡胶件螺栓处形成应力集中，造成疲劳裂纹甚至断裂，因而工作寿命短。另外，弹性元件工艺复杂。
(5)RATO型弹性联轴器RATO型弹性联轴器结构。该型产品具有以下特点：补偿能力较大(橡胶弹性元件主要补偿径向位移，金属弹性元件主要补偿轴向位移)；组合性强，可调节刚度和阻尼(可选择不同弹性元件进行组合)，承载能力强，弹性大，有一定阻尼，维修性好。其缺点仍然受到橡胶材料的制约，另外造价较高。
泊头市恒发联轴器厂（http://www.bthflzq.com）主营各种十字滑块联轴器、蛇簧联轴器、梅花形联轴器产品广泛应用于轧机、橡胶、塑料、造纸、起重、运输、机车、电力等机械设备,是生产国产汽车传动轴、农用车传动轴、工程车及各种非标准传动轴的厂家。热忱的欢迎各地客户来厂来电。
