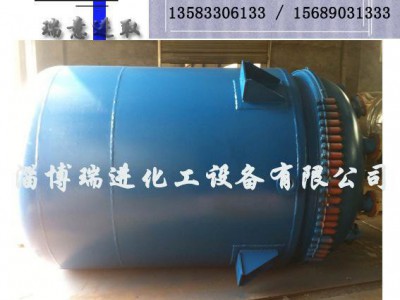

淄博优质K125000L搪玻璃设备

电机功率	15（kw）
电热功率	15（Kw）
规格	K12500L
搅拌转速	130（转/分）
结构类型	开式
连接形式	活套法兰
密封形式	机械密封
容积	13040（L）
种类	搪瓷反应釜
重量	10920（kg）
外径尺寸	2400（mm）
品牌	瑞进
型号	K12500L
加工定制	是
内锅尺寸	2200（mm）

一：搪玻璃设备适用条件：

搪玻璃设备是将含硅量高的瓷釉涂于金属表面，通过950℃搪烧，使瓷釉密着于金属铁胎表面制成。因此，它具有类似玻璃的化学稳定性和金属强度的双重优点。搪玻璃设备广泛适用于化工、医药、染料、农药、有机合成、石油、食品制造和国防工业等工业生产和科学研究中的反应、蒸发、浓缩、合成、萃取、聚合、皂化、矿化、氯化、硝化等，以代替昂贵的不锈钢和有色金属。耐腐蚀性：对于各种浓度的无机酸、有机酸、有机溶剂及弱碱等介质均有极强的抗腐性。但对于强碱、氢氟酸及含氟离子介质，以及温度大于180℃，浓度大于30%的磷酸等不适用。二：一台优良的搪玻璃设备应该具备以下条件：b. 人孔应用人孔高颈法兰，高温强度高，变形小c. 管口（除视镜孔外）应全部为平接口，方便配管和维修d. 管口、人孔应与封头冲孔对接。这种对接结构非常有利于搪玻璃层质量e. 人孔盖应为拱形盖，而不是平盖f. 管口法兰面、高颈法兰面边缘的搪玻璃层不能有片块剥落和裂纹g. 上接环外形状应较为规整，与夹套对接部位应无明显强行组装痕迹h. 下接环应为U形下接环i. 夹套进水口应装有水力喷咀j. 夹套放气孔的结构应符合92标。三、设备质量的目测检验1．用干布（不能用湿布）擦去搪玻璃层表面的灰尘，在正常光线下观察，搪玻璃面越光亮越好。如果瓷面如镜可照清人的脸面则为优品；再仔细观察搪玻璃层表面应无以下缺陷：a. 应致密无微小气孔b. 应无釉瘤、鼓泡、无擦不掉的杂质和明显的色泽不均；对于6300L以上的大规格闭式罐，瓷层表面，特别是人孔、上接环部位、下接环部位、底部封头对焊缝部位和下液口部位的瓷面**好无线状的条纹；瓷面无明显的划痕。c. 搪玻璃面的焊缝应无明显的凸起。在这里告诉大家一个专业知识，金属基体凸起部位（也**是外圆弧部位）的搪玻璃层在较高温度下，由于搪玻璃层和金属基体热膨胀系数的差异，会受到拉应力的作用，而搪玻璃层是脆性材料，抗拉应力的性能很差。因此，在金属基体上尽量减少凸起部位的出现，凸起的焊缝应尽量磨平。d. 搪玻璃面不应有明显的凹坑。凹坑是修磨铁胎金属基体表面的缺陷留下的，凹坑越多，说明所用的钢板的表面质量差，这种钢板不适宜用于搪玻璃设备。e. 搪玻璃层表面不得有明显的划痕。划痕在中国制造的搪玻璃设备上普遍存在，这是因为进入搪玻璃设备的所有人员没有换穿软质、洁净鞋的意识，在国外制造厂，进入设备的人员要换软底鞋，或不能穿鞋，严禁随声带入硬质物件。这是因为，搪玻璃层的表面是**致密、强度**高的，一旦表面遭到严重划伤**形成薄弱环节，容易遭到应力的破坏。四、设备质量的仪器检测1．用测厚仪测量搪玻璃层厚度。测量值应在0.8～2.0mm之间。瓷层厚度越均匀越好。这里要纠正一个错误的认识，不少用户认为：搪玻璃层越厚约好。搪玻璃层越厚，其承受温度急变的性能**降低，温差急变导致搪玻璃层爆瓷的几率增大。2．用钢卷尺测量罐身和罐盖高颈法兰的外径若干次**大值与**小值的差应小于0.1%DN,且差值越小越好。差值大，说明变形大，罐身与罐盖组装时法兰密封面错位**大，垫片密封不住。仔细观察组装好的整机设备，如果卡子出现明显的向外或向内倾斜，说明法兰圆度变形大。这种缺陷导致的直接结果是压力泄漏，满足不了工艺要求，严重时，罐内的介质从法兰与垫片之间溢出造成危害。3．将一块标准平板，放在人孔法兰上，然后用一个塞尺测量平板与法兰之间的间隙，越小越好。人孔法兰的变形主要表现为法兰面的不平整，特别是目前的一部分制造企业还在大量使用冲压人孔，这种人孔高温强度差，易变形，很难控制。特别是烧成次数较多的设备，人孔变形很大。4．将一个标准平面圈放在罐身或罐盖法兰面上，然后用一个塞尺测量平面圈与法兰之间的**大间隙，测量值越小越好。这里要说明的一点是：企业用的平面圈有的本身**不平，测量时要注意。如果转动平面圈，在法兰面同一点测量出不同的值，说明平面圈不平。

五：搪玻璃设备的使用和维护
搪玻璃设备是易损品，使用不当、维护不好，搪玻璃设备的使用寿命**会大大缩短，给用户造成损失。这里，介绍一些搪玻璃设备使用注意事项和维护知识，帮助各位用户正确使用和维护搪玻璃设备，使其**大限度的发挥使用价值。1．严禁用锤子敲击搪玻璃设备。2．固体物料**好溶解后再加入反应罐内，以避免固体物料磨损和撞击搪玻璃层。3．搅拌固体物料或粘稠度很高的物料时，启动搅拌时应多几次点动后启动。避免一次启动搅拌锚翼转动阻力过大而导致搪玻璃层爆裂。4．严禁热冷介质直接冲击搪玻璃层及其金属基体反面，温度的急冷急热**易导致搪玻璃层爆瓷。5．严禁腐蚀性的介质通入夹套内，特别是酸性介质。因为酸性介质中的H会向钢板中渗透、扩散并聚集在搪玻璃层和钢板的界面上，也**是搪玻璃层的底釉层中，底釉层是多孔状的，H渗透到孔隙中会形成氢气，随着H的不断渗透，孔隙中氢气的压力越来越高，达到一定程度时，引起大面积爆瓷。6．搪玻璃设备基体外露金属表面应做防腐处理。厂房空气中的腐蚀性气体会冷凝到设备表面而腐蚀基体金属。上面的设备或管道泄漏，腐蚀性介质滴落到搪玻璃设备上也会使基体金属受到严重腐蚀，腐蚀性介质中的H渗透而引起爆瓷。应经常用清洁水冲洗设备表面会减缓腐蚀的发生。但也不是一种好的解决方法。虽然保护了设备，却造成水质的污染，建议用户**好在设备安装好后，在设备外表面做一层树脂防腐层，从一**对设备进行保护。如果设备外表面要做保温处理，也应该先做一层防腐层。7．发现法兰密封面泄漏应尽快消除。8．避免强腐蚀性介质直接接触搪玻璃面。强腐蚀、强氧化性介质对搪玻璃层危害性较大。尽量不要**个加入反应罐中。加料时**好用一根加料管直接加入反应罐中**会被搅拌快速稀释，减小对设备的腐蚀。使用加料管还有另外一个好处，保护管口搪玻璃层。有的用户直接通过管口加强腐蚀性介质，这样会造成管口损坏。9．严禁用人孔做固体物料的加入孔。人孔是为维修、检验人员进出设备设计的通道，长期处于封闭状态。但是，有的用户将人孔作为固体物料的加入孔，时常开启。这样容易损坏人孔，如果必须要用人孔作为加料孔，则要求制造厂配套人孔保护圈。10．尽量减少主体设备的损坏因素。这里告诉各位用户一个理念，以牺牲小价值的配件来保护大设备不受损害，对于一台搪玻璃设备来说，很微小的搪玻璃层破坏**会造成几万、十几万的设备整体报废。因此，在设备的设计和使用上，要有以下观念。在这里给大家介绍几点：（1）、搪玻璃设备应尽量少设计管口。管口部位结构复杂，易引起瓷面爆落。管口应尽量设计在人孔盖上，一旦损坏，人孔盖的更换费用很低。（2）、对于强腐蚀或高温介质的加入管口，为了防止管口搪玻璃层遇高温介质而爆瓷**用四氟乙烯塑料加工一个保护套，套装在管口内壁。（3）、对于大规格的搪玻璃设备，人孔一定要配套人孔保护圈。除了上述第9点说明的原因外，还有检测、维修人员在进出设备时，仪器、工具递进递出时，不小心**会损坏人孔，造成人孔搪玻璃面严重划伤或破坏。因此，应用人孔保护圈来保护人孔。人孔保护圈的更新费用要远远低于整台设备。（4）、对经常需要拆装的进、出料管口，应在进、出管口上增加一个搪玻璃的短管，短管一端和搪玻璃设备管口连接（这一端很少拆卸），另一端和管道连接，这样可避免经常拆装管道损坏设备管口。11．夹套放汽孔的正确使用夹套放汽孔结构应符合91标准的要求。大部分用户认为，夹套放汽孔只是用来在设备做水压试验时放净夹套中的气体用的，这种认识对于搪玻璃设备来说并不全面。放汽孔除了水压试验用外，还有以下两个重要作用。（1）、搪玻璃设备在运行一段时间后，夹套顶部**会有不凝性气体聚积，而且越积越多，占据夹套空间，降低夹套的换热性能。因此，建议用户在设备运行一段时间后，应打开放汽孔排除不凝性气体，提高设备的换热效率。（2）、夹套顶部聚积的不凝性气体中游离H的浓度较高，游离氢会向金属基体中渗透、扩散、并聚积，形成氢气，时间长了压力升高，导致瓷层爆裂。这个道理前面讲过了。因此，放汽孔还有保护设备的功能。12． 对于罐内温度高的设备，在做保温层时，下接环里面的放料口周围也应有保温措施。否则，夹套内外区域会因温度差别大而爆瓷。不少用户忽视了这个问题。下接环部位和下液口部位总是爆瓷，温差大是主要原因之一。

六：具体参数和方位图
