ADSS电力光缆耐张金具用于ADSS线路架设中光缆与杆塔的联接。主要用在与终端杆塔、耐张杆塔、转角大于25°的杆塔和接续塔的联接。
产品介绍:
1、产品用于ADSS线路架设中光缆与杆塔的联接。主要用在与终端杆塔、耐张杆塔、转角大于25°的杆塔和接续塔的联接。
具体配置为:终端杆塔1套/杆塔;耐张杆塔、接续杆塔、转角(仰角)大于25°的杆塔均为2套/杆塔。
2、用户根据光缆缆径、光缆抗拉强度或档距选配适合的耐张线夹。

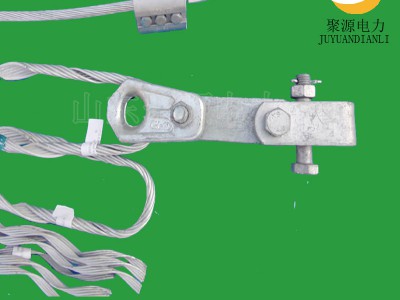

3、成套线夹包括:内层护线条预绞丝、外层耐张预绞丝各一套,心形环一件、挂板一件和U型挂环两套。
产品用途:
承受全张力。将ADSS光缆连接至终端、耐张(转角大于25°)或光缆接续杆塔上。
产品结构:
1. 内层护线条预绞丝:用铝包钢线制成,预绞丝内壁通过度高分子水溶性环保胶粘剂粘有一层金刚砂,
以增加与光缆间的摩擦力。预绞丝的末端经向外侧弯曲,以免挤压损害光缆。
2. 外层耐张预绞丝:用铝包钢线质层,预绞丝被制成一束,并在内壁粘有白刚玉金刚砂,
已达到对光缆减少压力的条件下增加耐张线夹的抗拉强度。
3. 心形环:热镀锌精密铸钢件。
破坏载荷为50KN、70KN、100KN、120KN 四种。
4. 挂板:热镀锌钢,将心喜欢和U型环链接起来的作用。
破坏载荷为50KN、70KN、100KN、120KN 四种。
U型挂:热镀锌钢U型挂环,起到与杆塔紧固件连接的作用。
常见规格:U-5(50KN),U-7(70KN),U-10(100KN),U-12(120KN)四种
产品特点:
1.外绞丝通过嵌环等联结金具直接与杆塔连接,承受线路载荷。
2.结构加强条对ADSS光缆起一定得保护作用,作为力的传递单元,主要作用有:
(1)有效地将纵向压紧力传递给光缆的张力承受单元 → 芳纶,避免光缆外护套过度受力而被拉伤。
(2)传递轴向张力。
(3)增大了与光缆的接触,使应力分布均匀,无应力集中点。
3.在不超过ADSS光缆侧压强度的前提下,对光缆有较大的握着力,能承受较大的张力。
4.对ADSS光缆的握着力不低于光缆极限抗拉强度(UTS)的95%,适合光缆架设的需要。
订货须知:
1、根据ADSS光缆的极限抗拉强度、运行档距及外径来选择合适的耐张线夹。
2、应同时提供ADSS光缆的相关参数:光缆的最大允许张力、每日运行张力和抗侧压强度,,如为单胶,应提供胶向。
3、数量配置:1套/终端杆塔;2套/耐张杆塔、转角大于25°及ADSS光缆接续杆塔。
4、耐张线夹在承受了全张力后,建议一次性使用。
