广西压铸件加工企业|泊头鑫宇达|承接订制铜铸件

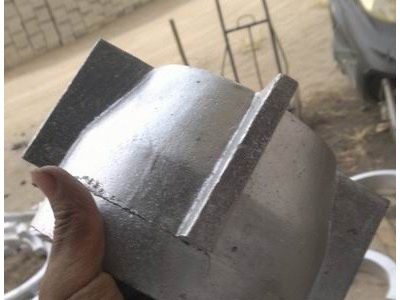

　　压铸件壁的厚度称为壁厚，是压铸工艺中的一个具有重要意义的因素。压铸件的合理壁厚取决于精密铸件的具体结构、合金的性能，并与压铸工艺参数有着密切的关系。为了满足各项要求，以薄壁和均匀壁厚为佳。
　　1、压铸产品壁也不宜太薄，大太薄的壁，易出现欠铸、冷隔等疵病。
　　2、压铸产品壁的厚度的选取：在通常条件下，壁厚不宜超过4.5毫米，中小压铸件适宜壁厚：锌合金1-3毫米，铝、镁合金1.5-4毫米，铜合金2-4毫米。
　　3、压铸产品的壁厚应均匀有利于合金液“充型”后的同时凝固，可避免产生铸造应力、缩孔、裂纹等缺陷。
　　4、壁炉压铸产品结构上的厚壁部分可采用加强筋，或镶铸嵌件来提高其机械性能和改 善工艺性。
　　5、不宜采用增加壁的厚度的方法来提高压铸产品的承载能力。精密铸件的壁厚超过一定限度时，其机械强度将随之下降。铸件壁过厚易产生缩孔和气孔，并将给铝压铸件生产工艺上造成凝固时间长、收缩量大而使抽芯、出模困难等不利因素。
　　压铸件使用过程中须注意的问题：
　　1、抗蚀性差。当合金成分中杂质元素铅、镉、锡超过标准时，导致铸件老化而发生变形，表现为体积胀大，机械性能特别是塑性显著下降，时间长了甚至破裂。
　　铅、锡、镉在压铸件中溶解度很小，因而集中于晶粒边界而成为阴极，富铝的固溶体成为阳极，在水蒸气(电解质)存在的条件下，促成晶间电化学腐蚀。压铸件因晶间腐蚀而老化。
　　2、时效作用。压铸件的组织主要由含Al和Cu的富锌固溶体和含Zn的富Al固溶体所组成，它们的溶解度随温度的下降而降低。但由于压铸件的凝固速度极快，因此到室温时，固溶体的溶解度是大大地饱和了。经过一定时间之后，这种过饱和现象会逐渐解除，而使铸件的形状和尺寸略起变化。
　　3、压铸件不宜在高温和低温(0℃以下)的工作环境下使用。压铸件在常温下有较好的机械性能。但在高温下抗拉强度和低温下冲击性能都显著下降。
　　4、压铸件由于锁模力不足、合模不良、模具强度不足、熔汤温度太高等问题会出现表面有毛刺的现象，这种现象叫做产品披锋，往往是企业要面对的后处理加工工序。目前主要是根据产品性质运用手工打磨，氢氧以及昭凌冷冻抛丸机去解决。
　　压铸件发生变形的原因与解决
　　压铸件的整体或局部几何形状和设计与生产出来的成品不匹配，就称为变形。
　　发生变形的原因有几个：
　　1、压铸件结构设计不精良，不均匀收缩引起的
　　2、压铸模具温度高，本身模具的硬度不够，冷却时间不足
　　3、模具设置位置不合理、偏转
　　4、压铸制件有粘模
　　5、腔的不同部分之间的温差很大，冷却实施不均匀
　　解决方案：
　　1、改 善制件结构，使模具的内壁厚度增加
　　2、增加冷却时间，降低模具温度
　　3、模具的位置调整，顶出确保平衡
　　4、清 除粘模
　　5、压铸件模具温度的控制合理，保证腔的总体温度几乎平衡。
泊头市鑫宇达铸业有限（http://www.btxxzzc.com）是一家拥有较为丰富的和行销经验的现代化企业，我位于河北省沧州市泊头市寺门村镇，几年来，通过全体员工的共同努力，本着诚信为本、积极开拓、 服务的精神和 、用心、负责的理念开始了观祥发展的新时期，在探索中发展，在创新中前行。主要经营：网坠脚、铜铸件、压铸铜件、铸铝件、清扫口等系列产品。
