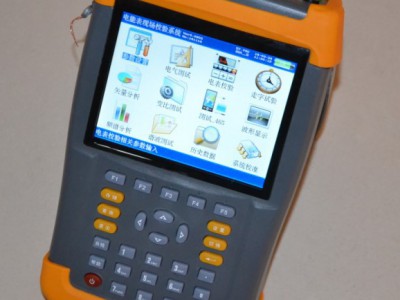

采用7寸 16:9 工业级TFT宽彩屏。仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。

多功能电能场校验仪是我公司、研制的集电参量测量、电能表校验、接线判断为一体的高精度仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。

三相电能源价格单该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全式导电硅胶键盘操作，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机，将结果上传至计算机，实现微机化。

三相电能源价格单仪器采用本公司设计开模制造的工程塑料外壳，仪表外形美观、实用。现场操作方便。本机操作时中可以打开后部的支架桌面使用，亦可手持操作使用。为方便手持操作，本机可固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。

它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电能表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。
三相电能源价格单功能特点

1、仪器是集电能表校验、电参量和检测电网中发生波形畸变、电压波动和三相不平衡等电能问题为一体的高精度仪器。

2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。

3、测量电压，电流，有功功率，无功功率，相角，功率因数，等多种电参量，从而计算出设备回路的测量误差。

4、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线时，可自动判断48种接线；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

5、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。

6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。

7、可采用光电、手动、脉冲等进行电能表校验。

8、测量分析公用电网供到用户端的交流电能，其测量分析：偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。

9、可显示单相电压、电流波形并可同时显示三相电压、电流波形。

10、负荷波动：测量分析各种用电设备在不同运行状态下对公用电网电能造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、、相位等电力参数。

11、 电力设备及运行动态，帮助用户解决电力设备及投运中出现的问题。

12、 分析电力中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价

13、可选配条码扫描器，对电表的条码进行自动录入。

14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。

15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存数据和结果，并通过串口上传至计算机，通过后台（选配件）实现数据微机化。

16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好

17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的计量设备。

所有现场需要输入的参数和下装的数据均可由用户定义。可下装5000个用户的数据。

三相电能源价格单尊敬的用户，非常欢迎您选购我们为您生产的TH-3A型多功能电能场校验仪，该现场仪是专门为现场实负荷校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计的一款便携式设备。该设备应用高精度采样技术，并结合新数字处理，为现场校验电能表和其它多种电工仪表提供了一套方便的解决方案。我们相信您会对使用这款便携式设备感到十分满意的。

光电时，机械表转一圈就要按一次手动开关。

三相电能源价格单在使用该设备之前，请详细阅读本使用说明书。以下是使用该设备时的注意事项：

1、设备通电使用前，应正确选择设备工作电源，是交流供电还是直流供电，交流供电是从面板上的Ua和Un获取，还是通过插座外接AC220V电源线获取。

使用外接AC220V供电时，将Hi/Lo开关置于“O”位置；

使用Ua和Un供电时，高于110V时，置于“Hi”位置；

低于110V时，置于“Lo”位置。

2、严禁在设备通电工作状态下反复按动Hi/Lo供电电源选择

开关。

3、严禁在设备通电工作状态下用手去面板上的各端子。

4、正确连接导线，正确选择电流输入，输入相应量限内的电流和电压量。切记电流输入值不得超过所选端子额定值的120%。

5、钳形电流互感器在使用中应轻拿轻放，必须保持钳口铁

芯端面清洁，不得有任何异物。钳口端面可用干绸布（严禁沾酒精和水），中应保持铁芯端面光洁度。

6、接线时，必须先加电压，后加电流；拆线时，必须先去电流，再断电压。请切记不要将电子表脉冲采样线接在火线或零线上，以免损坏设备。

7、在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。

8、应注意防水、防潮，存放于干燥处。严禁在及有腐蚀性气体的中使用。

支持条形码扫描，自动录入电能表编码。

三相电能源价格单主要功能和特点

1、三相电压、电流、有功功率、无功功率、视在功率、功率因数、角度、等电参数的高精度测量。

2、三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验。

3、两路电能脉冲输入端口，可同时校验主副表、有功无功表。

4、具有电能累计功能，实现电表走字现场试验。

5、电压输入50-450V自动切换量程，确保测量精度。

6、电流输入有端子和钳表两种可选，大可测电流2000A。

7、向量图实时显示，接线错误瞬间识别，窃电行为尽在。

8、CT变比、比差、角差高精度测量。

9、电压电流波形显示，63次谐波分析。

10、存贮200块被校表的测量数据完成。

11、面板上配备微型打印机，可现场打印数据。

12、可配微机，通过RS232串行口对设备内的数据进行，远程升级，真正实现无纸化办公。

13、彩色大屏幕液晶显示,一目了然，方便操作。

14、可通过电源插座(AC220V)供电也可直接从电网取电(AC50-450V)工作，充分考虑现场使用条件。

15、可配备三相精密电源，作为三相检定装置使用。

16、极强的现场负荷适应能力，工作可靠。

17、体积小，重量轻，外观精美，便于携带。
