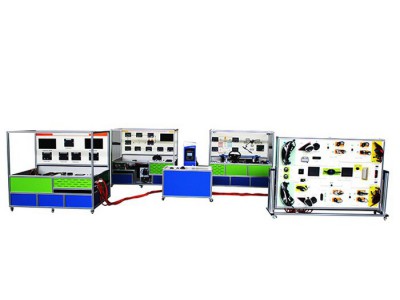

汽车新能源教学设备 BMS电池管理系统实训台汽车新能源电源管理系统实训台新能源汽车电源管理系统新能源汽车BMS电源管理系

一、功能要求

1. 该设备采用纯电动汽车BMS(电池管理系统)系统实物为基础，可动态监测每个单节电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、动态报警指示、充电实时控制等。

2. 电池组数：28组单体电池，每块电池电压3.5v.

整体电池容量：25AH.

3. BMS信息信息显示系统：采用安卓智能控制系统对BMS控制、参数设置、实时状态等信息进行反馈和控制，单体电池电压、总电压、欠压告警、过压告警、充电过流保护、充电过流延时、电流。显示电池充放电压电流。

4. 实验台工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

5. 与动力实训台架配套使用。

二、基本配置：(每台)

检测控制面板、BMS电池管理控制单元、磷酸铁锂电池组、电源开关、12V开关电源、急停开关、充放电开关、充放电插座、充放电插头、移动台架等。

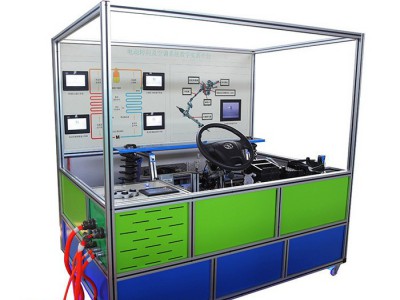

一、功能要求

1. 完整展示电动汽车动力系统，可以动态演示汽车的启动、低速行驶、一般行驶、全速行驶、减速行驶和制动六种工况下的能量流动方向以及电动机的运行状态，原车仪表显示车辆电机转速等工况信息。

电机类型：无刷直流电机  功率：50KW

扭矩：215牛M 。

2. 工况显示系统：采用彩色触摸屏显示电机工作状态、电压、电流等工况信号用来分析电动汽车能量控制策略的工作原理。

3. 实训台上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有一台模拟电机用来演示电动机的工作状态。

4. 实训台工作采用普通220v交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

5. 配备数据诊断借口，便于仪器诊断。

6. 与BMS锂电池管理系统实训台配套教学使用。

二、实训课程考核系统：

1、理实一体化的考核功能

2、自动评分功能

3、教学功能，具有相应的课件用于授课

三、配置数据采集系统：

1、对电机转速 、电机转向、电机温度、电机控制器温度、电机控制器输入电压、电机输出电压、进行数据实时采集.

2、对电机波形信号以波形的形式显示。

四、故障设置：

对实训台设置40个故障设置点，故障正常模式为绿色正常运行，故障模式指示灯为红色指示，具备一键故障恢复功能。可恢复所有设置的故障。
