产品价格 ¥220.00元/台
最小起订量:1 台 可售数量:1500 台
标准 | 国标 |
---|---|
材质 | 碳钢 |
工作温度 | 高温 |
公称通径 | DN25-200 |
规格 | DN25-200 |
结构形式 | 弹簧式 |
连接形式 | 法兰 |
流动方向 | 单向 |
驱动方式 | 液动 |
适用介质 | 液化气 |
形态 | 柱塞式 |
用途 | 安全 |
零部件及配件 | 配件 |
压力环境 | 常压 |
阀瓣开启高度 | 全启式安全阀 |
类型(通道位置) | 二通式 |
阀体构造 | 不封闭式 |
品牌 | 富日阀门 |
型号 | YG41 |
加工定制 | 是 |

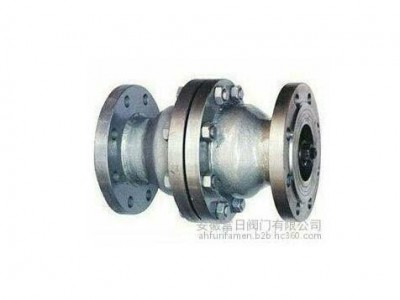

一、YG41限流阀--概述:
二、YG41限流阀--特点:
当管道或附件由于破损导致向外界直接泄漏,引起流速急速加大,使管道内的介质流量超过阀门的设定值时,在介质和压差的代同作用下,阀门将自动关闭,阻止事故的进一步扩大。事故排除后,阀门将自动重新恢复至运行状态。适用于安装在罐区管道或装卸管道的进出口处。
三、YG41限流阀--执行标准:
项目 | 设计依据 | 结构长度 | 法兰连接尺寸 | 试验与检验 |
标准 | GB/T 22653-2008 | GB/T 12221-2005 | JB/T79-94 HG20592-97/ 20639-97 | JB/T9094 |
四、YG41限流阀--性能规范:
公称压力PN | 壳体试验压力 | 适用温度 |
1.6 Mpa | 2.4 Mpa | ≤400℃ |
2.5 Mpa | 3.75 Mpa | |
4.0 Mpa | 6.0 Mpa | 适用介质 |
切断时间 | 〈2.5s | 水、蒸汽、油品、液化气 |

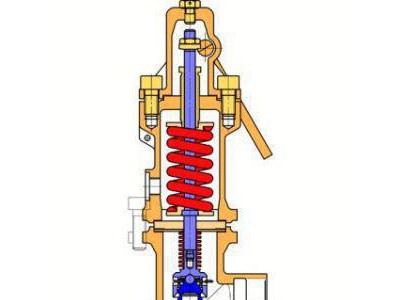

限流阀是一种采用弹簧预载荷的自动控制阀门,主要利用弹簧预紧力和介质运行时的流速压力比,来控制阀门内部动作元件的启闭。
本阀门主要由阀体、阀盖(法兰连接时)、预载荷弹簧、阀瓣和阀杆等组成,当管道内介质流速超过设定值时,或者当管道或附件损坏流速过大时,阀门即行自动关闭。阀门关闭后,人工无需进行启闭干预,当故障消除或流量正常后,阀门即自动开启,管道恢复正常运行状态。
YG41H PN 2.5 / 4.0 MPa | |||||||
DN | L | D | D1 | D2 | b | Z-Ф | 限流量 |
L/min±10% | |||||||
25 | 160 | Ф115 | Ф85 | Ф65 | 16 | 4-Ф14 | 160 |
32 | 180 | Ф135 | Ф100 | Ф78 | 18 | 4-Ф18 | 400 |
40 | 200 | Ф145 | Ф110 | Ф85 | 18 | 4-Ф18 | 400 |
50 | 230 | Ф160 | Ф125 | Ф100 | 20 | 4-Ф18 | 640 |
80 | 310 | Ф195 | Ф160 | Ф135 | 22 | 8-Ф18 | 1600 |
100 | 350 | Ф230 | Ф190 | Ф160 | 24 | 8-Ф23 | 2500 |
150 | 480 | Ф300 | Ф250 | Ф218 | 30 | 8-Ф25 | 3300 |
200 | 600 | Ф360/Ф375 | Ф310/Ф320 | Ф278/ | 34 / 38 | 12-Ф25/ 12-Ф30 | 5900 |
Ф282 |
