产品价格 ￥2.00元/台
最小起订量：1 台 可售数量：52 台
| 产地 | 邢台 |
|---|---|
| 产品别名 | 报价 |
| 规格 | 厂家 |
| 类型 | 其他 |
| 售后服务 | 一年 |
| 用途 | 其它 |
| 品牌 | 河北慧采 |
| 型号 | 2019款 |
| 加工定制 | 是 |
| 型号:RL014147GA44H双杠杆安全阀,罗浮安全阀,空压机安全阀,先导式安全阀,阀门 | 型号:RL014152GA44H双杠杆安全阀 |
产品工作原理和用途：
杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。
GA44H双杠杆安全阀适用于工作温度≤450℃的空气、蒸汽等介质的设备和管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动关闭，保证设备和管路的安全运行。
产品结构特点：
1、杠杆式安全阀结构简单，调整容易而又比较准确
2、所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，
3、杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。
产品主要零件材料：
NO | 零件名称 | 材料 |
1 | 阀体 | 碳钢 |
2 | 导向套 | 不锈钢 |
3 | 阀瓣 | 2Cr13 |
4 | 阀杆 | 2Cr13 |
5 | 杠杆 | 碳钢 |
6 | 重锤 | 铸铁 |
产品主要尺寸：
型号 | 公称通径 | 尺 寸 Dimension(mm) | ||||||||||
do-z | D | D1 | D2 | D6 | f | f2 | b | Z-d | H | L | ||
GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 |
GA44H-2.5 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 8-18 | 410 | 840 |
GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 |
GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 |
型号 | 公称通径 | 尺寸Dimension(mm) | ||||||||||
承插式 | 法兰式 | |||||||||||
d1 | K2 | K3 | D3 | DN’ | D2’ | D1’ | D’ | b’ | f’ | z1-d1 | ||
GA44H-1.6 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-2.5 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-4.0 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-6.4 | 80 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |
杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。
GA44H双杠杆安全阀适用于工作温度≤450℃的空气、蒸汽等介质的设备和管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动关闭，保证设备和管路的安全运行。
产品结构特点：
1、杠杆式安全阀结构简单，调整容易而又比较准确
2、所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，
3、杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。
产品主要零件材料：
NO | 零件名称 | 材料 |
1 | 阀体 | 碳钢 |
2 | 导向套 | 不锈钢 |
3 | 阀瓣 | 2Cr13 |
4 | 阀杆 | 2Cr13 |
5 | 杠杆 | 碳钢 |
6 | 重锤 | 铸铁 |
产品主要尺寸：
型号 | 公称通径 | 尺 寸 Dimension(mm) | ||||||||||
do-z | D | D1 | D2 | D6 | f | f2 | b | Z-d | H | L | ||
GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 |
GA44H-2.5 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 8-18 | 410 | 840 |
GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 |
GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 |
型号 | 公称通径 | 尺寸Dimension(mm) | ||||||||||
承插式 | 法兰式 | |||||||||||
d1 | K2 | K3 | D3 | DN’ | D2’ | D1’ | D’ | b’ | f’ | z1-d1 | ||
GA44H-1.6 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-2.5 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-4.0 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-6.4 | 80 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |
本网页所展示的有关【桂林GA44H双杠杆安全阀,罗浮安全阀,空压机安全阀,先导式安全阀,阀门GA44H双杠杆安全阀总代直销】的信息/图片/参数等由的会员【河北慧采科技有限公司 】提供，由六叉零B2B会员【河北慧采科技有限公司 】自行对信息/图片/参数等的真实性、准确性和合法性负责，本平台（本网站）仅提供展示服务，请谨慎交易，因交易而产生的法律关系及法律纠纷由您自行协商解决，本平台（本网站）对此不承担任何责任。您在本网页可以浏览【桂林GA44H双杠杆安全阀,罗浮安全阀,空压机安全阀,先导式安全阀,阀门GA44H双杠杆安全阀总代直销】有关的信息/图片/价格等及提供 【桂林GA44H双杠杆安全阀,罗浮安全阀,空压机安全阀,先导式安全阀,阀门GA44H双杠杆安全阀总代直销】的商家公司简介、联系方式等信息。
在您的合法权益受到侵害时，请您致电，我们将竭诚为您服务，感谢您对六叉零B2B的关注与支持！

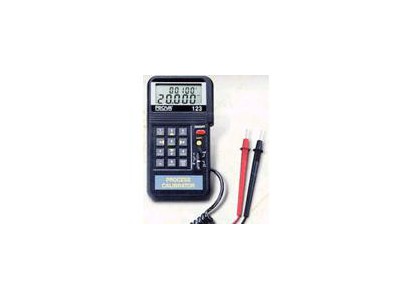

忻州电气设备测试仪 电气安全测试仪
