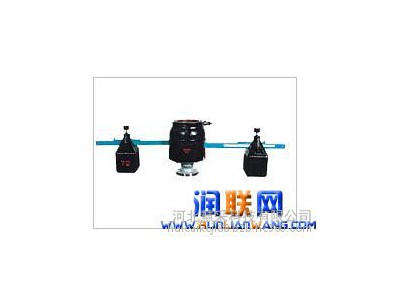

英德双杠杆安全阀,阀门GA44H阀门,

产地	邢台
产品别名	报价
规格	厂家
类型	其他
售后服务	一年
用途	其它
品牌	慧采
型号	2018款
加工定制	是

产品简介:产品工作原理和用途：杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。GA44H双杠杆安全阀适用于工作温度450℃的空气、蒸汽等介质的设备和管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动关闭，保证设备和管路的安全运行。产品结构特点：1、杠杆式安全阀结构简单，调整容易而又比较准确2、所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，3、杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。产品主要零件材料：NO零件名称材料1阀体碳钢2导向套不锈钢3阀瓣2Cr134阀杆2Cr135杠杆碳钢6重锤铸铁产品主要尺寸：型号Type公称通径DN(mm)尺 寸 Dimension(mm)do-zDD1D2D6ff2bZ-dHLGA44H-1.680502200160135/3/208-18410840GA44H-2.580502200160135/3/228-18410840GA44H-4.08050220016013512134228-18410840GA44H-6.48040221017014012134308-23480840型号Type公称通径DN(mm)尺寸Dimension(mm)承插式法兰式d1K2K3D3DND2D1Dbfz1-d1GA44H-1.6801201451621901502102402802438-23GA44H-2.5801201451621901502102402802438-23GA44H-4.0801201451621901502102402802438-23GA44H-6.4802002182532852002552803152238-18
1、英德双杠杆安全阀,阀门GA44H阀门,
热门搜索:
GA44H型双杠杆安全阀阀门良工阀门GA44H-双杠杆安全阀GA44H双杠杆安全阀

【河北慧采科技开发有限公司】消费者品牌★★质量检验·_标准合格产品★★完善售后服务系统★★AAA企业★★2017年知名企业荣誉★★拨打电话请告诉我产品订货号
2、英德双杠杆安全阀,阀门GA44H阀门,多种型号图片

型号:RL014229GA44H型双杠杆安全阀	型号:RL014230阀门良工阀门GA44H-双杠杆安全阀	型号:RL014231GA44H双杠杆安全阀

【英德双杠杆安全阀,阀门GA44H阀门,一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北慧采科技开发有限公司】
3、英德双杠杆安全阀,阀门GA44H阀门,多种型号内容

型号:RL014229GA44H型双杠杆安全阀

用途特点GA44H型双杠杆安全阀适用于温度450℃的电站锅炉和压力容器上，防止压力超过允许、值，介质可为蒸汽、空气。外形尺寸和连接尺寸(mm) 型号 公称通径 DN(mm) 尺 寸 (mm) do-z D D1 D2 D6 f f2 b Z-d H L GA44H.6 80 502 200 160 135 / 3 / 20 88 410 840 GA44H-2.5 80 502 200 160 135 / 3 / 22 88 410 840 GA44H-4.0 80 502 200 160 135 121 3 4 22 88 410 840 GA44H-6.4 80 402 210 170 140 121 3 4 30 8-23 480 840 型号 公称通径DN(mm) 尺 寸 (mm) 承 插 式 法兰式 d1 K2 K3 D3 DN D2 D1 D b f z1-d1 GA44H.6 80 120 145 162 190 150 210 240 280 24 3 8-23 GA44H-2.5 80 120 145 162 190 150 210 240 280 24 3 8-23 GA44H-4.0 80 120 145 162 190 150 210 240 280 24 3 8-23 GA44H-6.4 80 200 218 253 285 200 255 280 315 22 3 88 产品结构

栏目页面://www.runlian365.com/chanpin/2145.html
双杠杆安全阀
来源网址://www.runlian365.com/chanpin/did-14229-pid-2145.html
GA44H型双杠杆安全阀
型号:RL014230阀门良工阀门GA44H-双杠杆安全阀

GA44H-双杠杆安全阀说明：GA44H双杠杆安全阀适用于温度450℃的电站锅炉和压力容器上，防止压力超过允许值，介质可为蒸汽、空气。

GA44H-双杠杆安全阀主要零部件材料说明
GA44H型安全阀的主要零件材料和GA42H-16C/25/40安全阀的相同。

GA44H-双杠杆安全阀外形尺寸和连接尺寸

型号	公称通径	尺寸
		do-z	D	D1	D2	D6	f	f2	b	Z-?d	H	L	承插式				法兰式
													d1	k2	k3	D3	DN	D2	D1	D	b	f	z1-?d1
GA44H-1.6	80	502	200	160	135	/	3	/	20	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-2.5	80	502	200	160	135	/	3	/	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-4.0	80	502	200	160	135	121	3	4	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-6.4	80	402	210	170	140	121	3	4	30	8-23	480	840	200	218	253	285	200	255	280	315	22	3	8-18

栏目页面://www.runlian365.com/chanpin/2145.html
双杠杆安全阀
来源网址://www.runlian365.com/chanpin/did-14230-pid-2145.html
阀门良工阀门GA44H-双杠杆安全阀
型号:RL014231GA44H双杠杆安全阀

产品工作原理和用途：

杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。

GA44H双杠杆安全阀适用于工作温度450℃的空气、蒸汽等介质的设备和管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动关闭，保证设备和管路的安全运行。

产品结构特点：

1、杠杆式安全阀结构简单，调整容易而又比较准确

2、所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，

3、杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。

产品主要零件材料：

NO	零件名称	材料
1	阀体	碳钢
2	导向套	不锈钢
3	阀瓣	2Cr13
4	阀杆	2Cr13
5	杠杆	碳钢
6	重锤	铸铁

产品主要尺寸：

型号 Type	公称通径 DN(mm)	尺 寸 Dimension(mm)
		do-z	D	D1	D2	D6	f	f2	b	Z-d	H	L
GA44H-1.6	80	502	200	160	135	/	3	/	20	8-18	410	840
GA44H-2.5	80	502	200	160	135	/	3	/	22	8-18	410	840
GA44H-4.0	80	502	200	160	135	121	3	4	22	8-18	410	840
GA44H-6.4	80	402	210	170	140	121	3	4	30	8-23	480	840

型号 Type	公称通径 DN(mm)	尺寸Dimension(mm)
		承插式				法兰式
		d1	K2	K3	D3	DN	D2	D1	D	b	f	z1-d1
GA44H-1.6	80	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-2.5	80	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-4.0	80	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-6.4	80	200	218	253	285	200	255	280	315	22	3	8-18

栏目页面://www.runlian365.com/chanpin/2145.html
双杠杆安全阀
来源网址://www.runlian365.com/chanpin/did-14231-pid-2145.html
GA44H双杠杆安全阀
