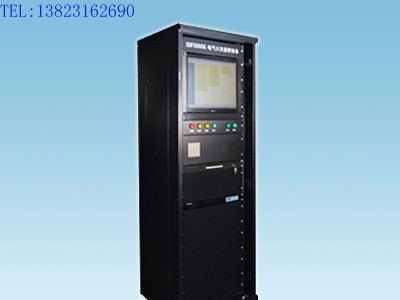

SDF5000G电气火灾监控设备

产地	深圳
尺寸	600mm×600mm×1800mm
工作电流	200mA
工作电压	220V
规格	SDF5000G
环境湿度	≤ 93%RH
环境温度	-20 ～ 50℃
类型	电气火灾监控设备
适用范围	室内
品牌	FireAngel
型号	SDF5000G

一、概 述 SDF5000G电气火灾监控设备是以电气火灾早期预警监控为主要目的，应用数字化技术，采用分布式设计方案推出的新一代电气火灾监控系统。可应用于医院，商场，学校，宾馆饭店，办公，体育，综合建筑，工矿企业等火灾危险性大的场合。 SDF5000G电气火灾监控设备可安装于TN-S、TN-C-S以及局部TT低压配电系统中，系统由电气火灾监控设备、电气火灾监控探测器以及剩余电流互感器、温度传感器组成。电气火灾监控探测器用于监测用电回路中剩余电流、负荷电流、电缆温度等参数，同时上传至监控设备实现集中控制和集中管理；当用电回路中相关参数异常时，监控设备发出声光报警，指示报警部位，同时现场探测器发出声光报警和控制信号，提醒用户对隐患线路进行排查或者更换，降低由于电气原因造成火灾的风险。 二、性 能 特 点： 1）实时监测各回路的剩余电流及温度值，并在主界面显示详细回路名称编号内容以及各类功能按钮。2）支持对剩余电流和温度报警值以及各类回路信息和状态进行远程设定。当回路发生报警时，系统发出声光报警信号，同时界面发出明显颜色变化，并自动进行详尽顺序的事件记录，事件记录保存期≥ 24 个月，方便追溯。3）配备专用的历史数据库，提供历史报警记录和历史故障记录，用户可通过报表界面，随时调取、查询和打印**权限以上用户可对记录进行逐条或全部删除操作。4）监控设备配备微型打印机，可自动/ 手动打印报警、故障信息。支持通过设置界面设置为报警/ 故障发生时自动打印信息。5）对于历史存储的剩余电流和温度数据，查询时间区间及回路可动态设定。界面可实时反映出任一时间段内的剩余电流或温度的变化范围。6）可实时显示当前的各种状态信息（供电状态、设备故障状态、报警状态以及当前所有通讯设备的工作状态等）与监控设备指示灯保持同步显示。7）监控设备实时显示内部各功能模块运行状态并具有故障自诊断功能，同时在系统界面实时显示故障原因，并实时判断各区域探测器通信状态，对整个系统的故障进行智能化自检。8）分三级权限管理，不同的操作需要相应的权限级别方可操作，用以防止误操作和非法进入。9）具备独立的信息窗口，记录设备自启动运行后的所有运行信息，方便对运行系统当前状态进行综合判断。10）以低功耗工业PC机为硬件平台，采用Windows操作系统；11）可选8/16/24/32路RS485通信接口，可连接1024个监控探测器 (8192个探测回路)；12）具备声光报警功能，支持消音、自检 功能和复位功能；13）2路继电器输出，4路开关量输入；14）自备后备电源，保证4小时内连续供电。 三、技 术 参 数： 总线路数 8/16/24/32 路RS485 总线 监控设备容 可连接1024 个监测探测器 (8192个探测回路) 主电源输入电压 AC220V/50Hz 备用电池 24V/12Ah（供电4 小时以上**大功率 40W 显示屏 19" 彩色液晶屏 存储记录 ≥ 24 个月报警记录 通信距离 ≤1200m 开关量输入 4 路无源干节点， DC24V 继电器输出 2 路AC220V 3A 或者DC30V 3A 环境温度 -20 ～ 50℃ 相对湿度 ≤ 93%RH 外形尺寸 600mm×600mm×1800mm 安装方式 立柜式落地安装
