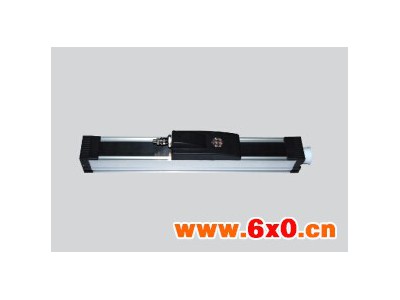

方易电气 LTF滑块式（原KTF）

LTF滑块式（原KTF）

直线位移传感器



LTF拉杆系列应用范围：LTF是通用型的安装小型化，特别适应减少机械长度方向的安装尺寸，适合于较大行程的应用。如：大型注塑机合模行程、橡胶机合模行程、木工机械、液压机械、医疗设备、太阳能跟踪系统等。






技术参数：



LTF滑块系列	mm	75	100	125	150	175	200	225	250	275	300	325	350	375	400	425	450	500
机械行程（M.T)	mm	行程+7mm
线性精度（±%FS）	±	0.08%				0.05%
电阻  ±10%	KΩ	5
解析度		Infinite无断解析
重复性精度	mm	0.01
最大工作速度	m/s	5m/s
建议使用电流	mA	≤10
使用温度范围	℃	-30℃~+85℃
尺寸 A （mm）		行程+143mm
LTF滑块系列	mm	550	600	650	700	750	800	850	900	950	850	900	1000	1100	1200	1350	1500	1600
机械行程（M.T）	mm	行程+7mm
线性精度（±%FS）	±	0.05%				0.04%								0.03%
电阻  ±10%	KΩ	5												20
解析度		Infinite无断解析
重复性精度	mm	0.01
最大工作速度	m/s	5m/s
建议使用电流	mA	≤10
使用温度范围	℃	-30℃~+85℃
尺寸 A （mm）		行程+143mm
KTF滑块系列	mm	1800		2000		2250		2500
机械行程（M.T）	mm	行程+7mm
线性精度（±%FS）	±	0.03%
电阻  ±10%	KΩ	20
解析度		Infinite无断解析
重复性精度	mm	0.01
最大工作速度	m/s	5m/s
建议使用电流	mA	≤10
使用温度范围	℃	-30℃~+85℃
尺寸 A （mm）		行程+143mm

外形尺寸：
