橡胶塑料电气强度试验仪

橡胶塑料电气强度试验仪

一、橡胶塑料电气强度试验仪 概述

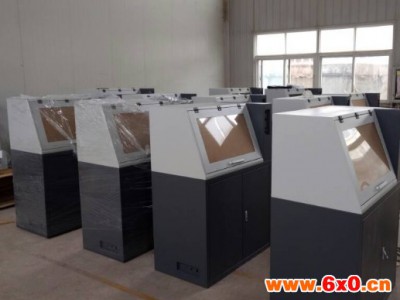

    采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。

    主要适用于固体绝缘材料如：塑料薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；介电强度测试仪采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印。

二、橡胶塑料电气强度试验仪 计算机系统及软件包:

        试验软件是我公司最新研发的功能强大、操作简单、显示直观的试验软件系统。

本仪器采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。

1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；

2、可对试验数据进行编辑修改，灵活适用；

3、试验条件及测试结果等数据可自动存储；

4、试验报告格式灵活可变，适用于不同用户的不同需求；

5、可对一组试验中曲线数据的有效与否进行人为选定；

6、试验结果数据可导入EXECL,WORD文档编辑；

7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；

8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

9、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。

三、橡胶塑料电气强度试验仪  技术参数：

1)  产品型号 BDJC-50KV、BDJC -100KV

2)  控制方式 计算机控制

3)  符合标准 GB/T1408、ASTM D149等

4)  适用材料 橡胶、塑料、薄膜等绝缘材料

5)  测试项目 击穿电压、绝缘强度、击穿强度、介电强度、耐电压强度

6)  试验电压 20KV、50KV、100KV、150KV等

7)  精度         1%

8)  升压速率 10V/S-5KV/S

9)  试验方式 交流/直流、耐压、击穿、梯度升压

10)  控制系统 PLC控制

11)  试验介质 绝缘油、空气、水

12)  显示方式 曲线显示、数据打印、数据表格

13)  其它特点 无线蓝牙控制（500M）

14)  设备组成 主机、计算机、电极

15)  电极规格 25mm（两个）、75mm、（一个）

16)  电器容量 5KVA、10KVA

17)  耐压时间 0-8H

18)  安全保护 九级安全保护

19)  出据证书 514所、中国计量科学研究院

20)  主机尺寸 800*800*1300mm

21)  主机重量 110KG

四、橡胶塑料电气强度试验仪 主机配置：

1．变压器 一台

2．调压器 一台

3．传感器 二个

4．步进电机 一台

5．PLC控制模块 一套

6．放电系统 一套

7．电流模块 一套

8．电压模块 一台

9．无线接收器 一个

10．数据处理系统 一套（电脑内置）

11．计算机 一台（选配）

12．打印机 一台（选配）

13．实验软件 一套

14．A/D转换器 一套

15．电极支架 一套

16．电极 三个（可定制）

17．油槽 一个

18．手套 一双

19．连接线 一套

20．随机文件 一份

21．证书 一份（选配）

五、试验方法

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

注：根据用户要求，可定制其他试验方式

六、试验准备和环境：

1．试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

⒉ 媒质：

⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。

⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。

⒊试验环境：

⑴常态试验环境：

温度为20±5℃，相对湿度为65±5%。

⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。

击穿的判断：

试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。

七、交直流实验的切换

1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为：硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。

八、公司承诺：

1.购机前，我们专门派技术人员为您设计最佳的流程和方案

2.购机后，将免费指派技术人员为您调试安装

3.整机保修一年，产品终身维护

4.常年供应设备的易损件及耗品确保仪器能长期使用

九、其它

欢迎您选用我公司开发研制的各类检测仪器。在使用过程中，如出现什么问题，可随时和我们联系，您将得到良好的售后服务。真诚的希望您能将宝贵的意见，丰富的经验和独到的见解反馈给我们！
