产品价格 ¥14800.00元/台
最小起订量:1 台 可售数量:1000 台
型号 | GW4-27.5/630 |
---|---|
机械寿命 | 5000 |
电气寿命 | 10000 |
额定短路接通能力 | 125 |
额定短路耐受电流 | 80 |
安装方式 | 固定式 |
产品认证 | CQC |
额定电流 | 4000(A) |
额定电压 | 27.5K(V) |
额定绝缘电压 | 31.5 |
额定频率 | 50(HZ) |
极数 | 1P,2P,3P |
峰值耐受电流 | 125(A) |
操作方式 | 电动操作 |
品牌 | 上海输配电气 |
27.5kV系列铁路隔离开关
27.5KV系列铁路隔离开关,使用场所分:户内和户外,动作方式分:水平动作和垂直动作。
一、户外垂直开启型
GW□C-27.5T(D)(W)(X)垂直开启型,电气化铁道,户外交流高压隔离开关,是频率为50HZ的户外高压电器设备,供交流27.5kV接触网高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。
(注:D-带接地刀,W-防污,X-消弧)。
GW□C-27.5T垂直操作型铁路隔离开关,广泛用于我国电气化铁路系统及接触网中,其电流等级有630A、1000A、1250A、1600A、2000A、2500A、3150A、4000A
二、使用环境条件
1 海拔高度不超过1000m;2000m
2 环境温度:上限+40℃,下限-30℃;
3 风速不超过35m/s;
4 地震烈度不超过8度;
5 绝缘子污秽等级:防污型为Ⅲ级重污秽(盐密0.3毫克/厘米2) ;

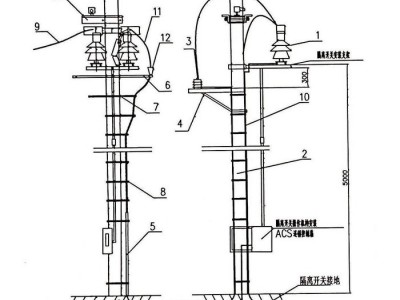

6 安装场所:户外混凝土单极电杆上。
三、分类和技术数据
1.隔离开关的分类见表1
表1
特 性 | 结构方式 |
有无接地开关 | 1.无接地开关;2.带一个接地闸刀; |
安装方式 | 1.水平安装; |
接地闸刀传动方式 | 1.带接地闸刀一次操作型; 2.带接地闸刀二次操作型; |
操作方式 | CS11(CS8-6D)手动操作机构或CX-6电动操作机构; |
工作环境 | Ⅲ级重污秽 |
2.隔离开关的主要技术参数见表2
表2
型号 | 额定电压 kV | 最高工作 电压kV | 额定电流 A | 额定峰值 耐受电流 kA | 4秒额定短时 耐受电流kA | 单相重量kg |
GW□-27.5 | 27.5 | 31.5 | 630 | 50 | 20 | 90 |
1000 | 63 | 25 | 112 | |||
1250 | 80 | 31.5 | 100 | |||
1600 | 80 | 40 | 120 | |||
2000 | 80 | 40 | 120 | |||
3150 | 125 | 50 | 150 | |||
4000 | 125 | 50 | 165 |
六、订货须知
订货请说明:产品型号、额定电压、额定电流、配用机构型号;如配电动机构,还应说明电动机额定电压及控制电压。
