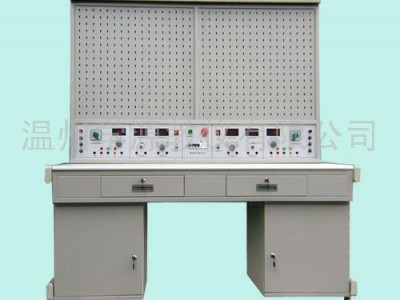

本装置集变频控制器、PLC编程逻辑控制器、仿真教学软件、模拟控制实训挂箱、该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。一、特点1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。2、操作台只需三相五线的交流
电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。二、技术性能1、输入电源:三相五线制~380V±10% 50Hz2、温度:-5℃~+40℃,相对湿度<85%(25℃)3、装置容量:<1.5KVA4、外形尺寸:1700mm×650mm ×1800mm(高×宽×长)三、实训台配置1、公共部有:设有电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。2、每组提供线电压380V或相电压220V两种电源,单相电源
插座、线电压输入指示表。3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。4、每组提供一路恒流
稳压电源,电压0-30V**大电流3A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构,钢板厚度≥2㎜,台面用5㎜厚环保优质橡胶垫覆盖,网孔板用2㎜厚镀锌钢板,网板应密布宽5.2㎜的条孔和5.2㎜圆孔,网板能方便、灵活地装、卸,所有欲装配元件均用Φ4或Φ5的不锈钢螺丝固定,,操作台整体喷塑,颜色为亚光、密纹、计算机灰,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉,用于存放工具和图纸等文本资料。
