供应DICE-WD-B2维修电工照明考核实训装置_1

供应DICE-WD-B2维修电工照明考核实训装置_1

产品价格 ¥100.00元/个

最小起订量:100 个 可售数量:100 个

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
10 天内发货
所在地区:
江苏 南通市
有效期至:
长期有效
最后更新:
2019-11-27 15:58
浏览次数:
729

店铺信息

所在地区:江苏 南通市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

型号:
Array
产地:
Array
型号 DICE-WD-B2
产地 启东
存储温度 -5℃~+40℃
电源 交流
工作温度 -5℃~+40℃
外形尺寸 1525×750×1630
重量 100KG
品牌 DICE
加工定制

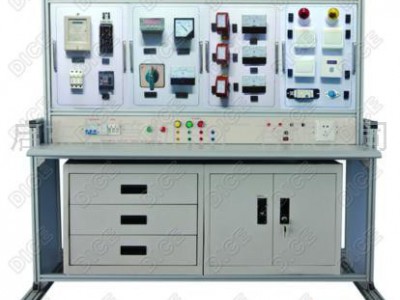

型号: DICE-WD-B2维修电工照明考核实训装置
产品介绍:
一、概述 “WD-2E型维修电工仪表照明考核实训装置“是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的,该装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训装置。而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校对初、中**维修电工技能考核的理想设备。 二、特点1、电气控制线路或电子线路实训元件都装在挂板上,操作方便、更换快捷,可扩展功能或开发新实训;操作内容的选择具有典型性、实用性。2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房。3、技能实训用的控制线路和配套的小电机可模拟工厂各类的电力拖动系统,并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。4、装置设有漏电保护器,能确保操作者的安全;各电源的输出均有短路保护等功能,各测量仪表均有保护功能,使用安全可靠。5、所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件。 三、技术性能1、输入电压:三相四线制380V±10%,50Hz2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃)3、装置容量:<1.5KVA4、重量:100Kg5、尺寸:1525×750×16306、漏电保护动作电流:<30mA;漏电保护动作时间:<0.1S。 四、实训装置的配置及功能实训台设有电源,通过启、停按钮控制电源的输出,并设有急停按钮。电源输出设有短路保护。1、  交流电源实训台提供线电压380V和相电压220V两种电源,还设有多个单、三相电源插座;2、  实训桌实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右各设有一个抽屉. 五、实训项目1.插座和一个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)2.两个双联开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)3.三个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)4.日光灯线路的接线5.声控开关控制白炽灯电路的接线6.触摸延时开关控制白炽灯电路的接线7.人体感应开关控制白炽灯电路的接线8.单相电度表直接接线电路9.单相电度表经电流互感器的接线电路10.电压表、电流表接线电路11.**转换开关的电压表测量三相电压接线12.一只电流互感器用于单相回路的控制电路接线13.三只电流互感器接成星形接线电路14.三只电流互感器接成三角形接线电路15.三相功率因数表的测量电路16.三相三线有功电度表的接线电路17.三相三线有功电度表经电流互感器的接线电路18.三相四线有功电度表的接线电路19.三相四线无功电度表经电流互感器的接线电路20.三相四线无功电度表的接线电路21.三相四线无功电度表经电流互感器的接线电路  六、实训组件配置(挂箱改为465mm)
序号挂箱编 号实训模块名称数量备注
1GXB-11仪表照明实训挂箱(一)1件提供二极漏电保护器1只、3P熔断器1只、闸开关1只,单相电度表1只。
2GXB-12仪表照明实训挂箱(二)1件提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只。
3GXB-13仪表照明实训挂箱(三)1件提供交流电流表3只、电流互感器3只.
4GXB-14仪表照明实训挂箱(四)1件提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只、三相功率表1只。
5GXB-15仪表照明实训挂箱(五)1件提供三相三线有功电度表1只.
6GXB-16仪表照明实训挂箱(六)1件提供三相四线有功电度表1只.
7GXB-17仪表照明实训挂箱(七)1件提供三相四线无功电度表1只。
8GXB-18仪表照明实训挂箱(八)1件提供三相电阻负载和三相电容。
