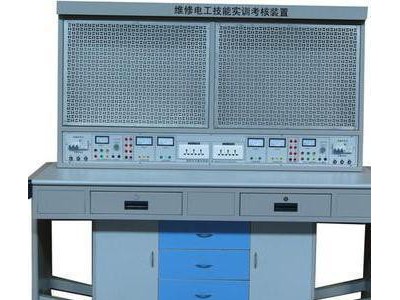

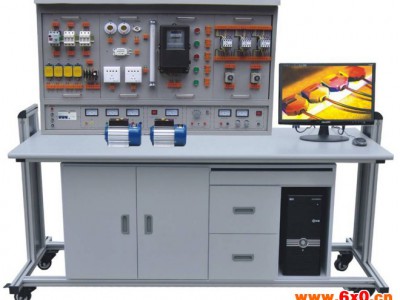

YM-YWKB-08C 网孔型中级维修电工实训考核装置

序号

编号

控制对象实训模块

实训教学目标

1

SX1

抢答器/音乐喷泉

通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。

2

SX2

装配流水线/十字路口交通灯

通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。

3

SX3

水塔水位/天塔之光

通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。

4

SX4

自动送料装车/四节传送带

通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。

5

SX5

多种液体混合装置

通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。

6

SX6

自动售货机

通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。

7

SX7

自控轧钢机/邮件分拣机

通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。

8

SX8

机械手控制/自控成型机

通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。

9

SX9

加工中心

通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。

10

SX10

四层电梯

通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。

11

SX11

步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；

通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。

序号

名 称

型号与规格

数量

序号

名 称

型号与规格

数量

1

单相电度表

DD862-2

1

18

行程开关

LX9-222

2

2

单相闸刀开关

HK8

1

19

行程开关

LX9-001

2

3

拉线开关

4A/250V

1

20

倒顺开关

K03-15

1

4

平灯头

6A/250V

2

21

日光灯管

Y210RR25/10W 1

5

园形插座

T3-10

1

22

镇流器

13W 1

6

电流互感器

LQG-0.5

1

23

日光灯座

2

7

墙壁开关座

2

24

大功率电阻

3

8

声控开关

118-B30

1

25

二极管

1

9

低压断路器

DZ108-20/10

1

26

接线端子排

JF5-2.5/5

5

10

螺旋式保险盒

RL1-15/3A

3

27

G形导轨

1

11

直插式保险盒

RT14-20/2A

2

28

走线槽

2米

12

交流接触器

CJX2-0910

3

29

螺丝

90

13

辅助触头

F4-22

3

30

螺丝刀

2

14

热继电器

R16B-20/3

1

31

尖嘴钳

1

15

通电延时时间继电器

ST3PA-B/380V（0-60S）

1

32

剥线钳

1

16

时间继电器座

PF-083A

1

33

三相鼠笼异步电动机

380V/Y/△180W

1

17

3H铁壳按钮

2

1．两个开关控制一盏灯线路训练
  2．声控开关控制白炽电路训练
  3．二地控制一盏灯电路训练
  4．三地控制一盏灯电路训练
  5．日光灯线路接线训练
  6．单相电度表直接安装接线
  7．单相电度表经电流互感器安装接线
  8．室内照明电路安装训练
  9．三相异步电动机直接启动控制

10．三相异步电动机接触器点动控制线路
11．三相异步电动机接触器自锁控制线路
12．三相异步电动机Y/△自动控制线路
13．用倒顺开关控制三相异步电动机正反转线路
14．接触器联锁的正反转控制线路
15．按钮联锁的三相异步电动机正反转控制线路
16．双重联锁的三相异步电动机正反转控制线路
17．三相异步电动机多地控制
18．工作台自动往返控制线路
19．三相异步电动机串电阻降压启动控制线路
20．三相异步电动机能耗制动控制线路

（二）电子技能实训：
  1．光控开关和报警电路
  2．设计并安装调试电压上下限报警电路
  3．安装和调试数字钟电路
（三）PLC综合实训项目：
（1）PLC基本技能实训：
  1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
  2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
  3.PLC仿真实训
（2）PLC模拟控制应用实训：

  4.数码显示控制
  5.抢答器控制
  6.天塔之光控制
  7.音乐喷泉控制
  8.十字路口交通灯控制
  9.水塔水位控制
  10.自动送料装车系统控制
  11.四节传送带控制
  12.装配流水线控制

13.多种液体混合装置控制
14.自控成型机控制
15全自动洗衣机控制
16.电镀生产线控制
17.自控轧钢机控制
18.邮件分拣机控制
19.自动售货机控制
20.机械手控制
21.四层电梯控制

（3）PLC实物控制实训：
  1.直线运动位置识别、运动轨迹控制、定位控制
  2.步进电机运动控制

3.直流电机控制
4.温度控制

（4）PLC高级技能实训（设计、安装、调试及检修）：
  1.PLC控制的三相异步电动机正反转控制
  2.PLC控制的三相异步电动机Y/△启动控制
  3.PLC控制的三相异步电动机降压启动控制
  4.PLC控制的三相异步电动机能耗制动控制
